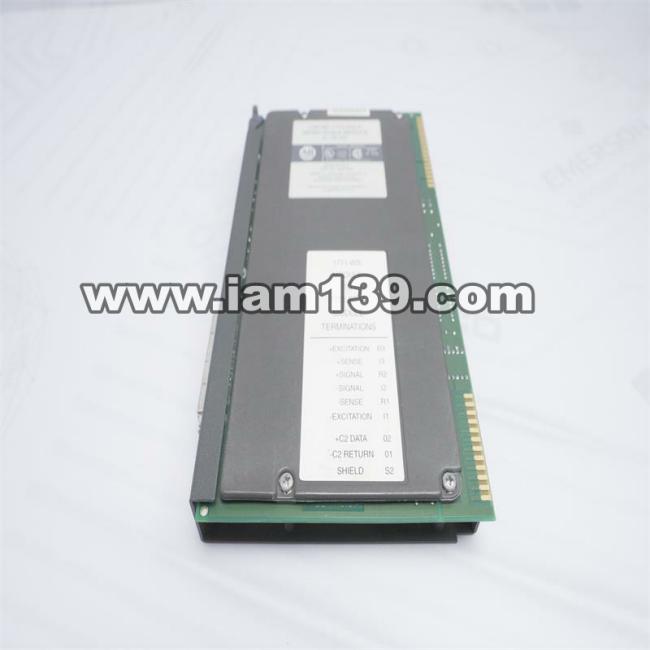

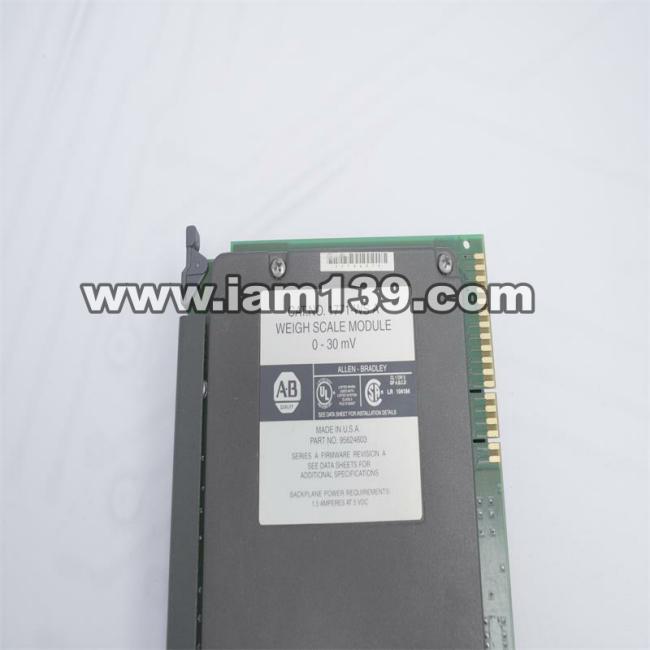

1771-Ws A Allen Bradley 称重模块

艾伦-布拉德利1771-WS A称重模块概述

这款专为PLC-5系统设计的称重模块支持单容器单通道操作，工作电压为5 VDC，可处理0至30 mV的输入信号，实现高精度重量测量。作为一款集成化解决方案，它无需额外配置独立称重仪表，直接通过I/O机架背板与PLC-5系列处理器通信，有效降低了安装成本。

技术规格参数详解

• 制造商：艾伦-布拉德利
• 产品型号：1771-WS A
• 产品类型：称重模块
• 温度系数：满量程的0.005%/°C（校准低点和高点参考值）
• 工作温度范围：0°C至60°C（32°F至140°F）
• 存储温度范围：-20°C至85°C（-4°F至185°F）
• 湿度耐受性：0%至90%（无冷凝条件下）
• 认证标准：UL、CSA、CE认证
• 配置软件：Windows系统下的RS Logix 5可选软件
• 共模电压范围：相对于地线的最大2.5VDC
• 背板输入电压：持续40.0 VDC最大值
• 背板电流负载：5 VDC时最大1.50安培
• 电源要求：+5 VDC±5%
• C2校准输入隔离：数字部分1000 VDC最小值
• 转换速率：每秒20次更新

环境适应性与操作要点

该模块能在宽温湿环境下稳定运行，但需注意避免冷凝现象对性能的影响。特别提醒用户关注静电放电（ESD）防护问题，建议在佩戴经认证的腕带接地装置或触摸接地物体释放静电后再进行安装操作。其设计充分考虑了工业现场的实际需求，确保在各种复杂工况下的可靠表现。

系统兼容性与安装优势

作为单槽称重模块，可便捷安装于艾伦-布拉德利1771通用I/O机箱内。它通过读取应变计载荷传感器的重量数据，经I/O机架背板传输至PLC-5处理器，形成完整的闭环控制系统。这种集成化设计不仅简化了布线复杂度，更实现了称重数据与控制系统的无缝对接。
