1203-GD1 A-B远程I/O通信模块
艾伦-布拉德利1203-GD1远程I/O通信模块概述

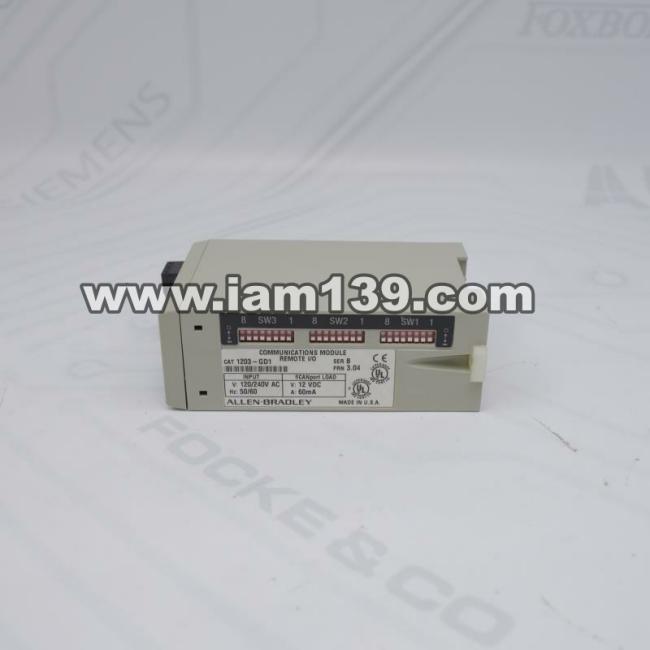

艾伦-布拉德利1203-GD1远程I/O通信模块是连接SCANport产品与远程I/O链路的核心设备，支持85-264 VAC电压范围，并配备一个SCANport接口和一个远程I/O终端，实现无缝集成。该模块专为工业环境设计，具有广泛的适用性和稳定性。
技术参数详解
• 产品型号：1203-GD1
• 产品类型：远程I/O通信模块
• 尺寸：2.0 x 3.0 x 5.0英寸（5.1 cm x 7.6 cm x 12.7 cm）
• 重量：0磅9.0盎司（0.3kg）
• 关税编码：8517620050
• 输入电压：85至264伏特交流电，单相
• 输入电流：最大35毫安
• SCANport负载：60毫安直流
• 工作温度：0至50摄氏度
• 存储温度：-40至85摄氏度
• 相对湿度：0至95%（无冷凝）
• 输入频率：45至63赫兹
功能与优势解析
该模块的核心优势在于其宽电压输入特性，可在85-264 VAC范围内稳定运行，适应不同工业环境和电源配置。这一灵活性使得安装过程无需额外调整电源供应。此外，模块采用标准DIN导轨安装设计（35 x 7毫米），极大简化了安装流程并节省控制面板空间。其专用的SCANport接口支持高效数据交换，而远程I/O终端则便于直接连接分布式设备，扩展控制系统覆盖范围。
硬件组成说明
1. SCANport连接端口：
标准8针迷你DIN接口，用于连接SCANport电缆。
2. 电源连接：
支持级联的多点连接设计，适配85-264V AC电源（注：1203-GK1型号为24V DC）。
3. 远程I/O连接端口：
标准3针接口，实现与远程设备的直接通信。
4. 状态指示灯：
提供模块、SCANport和远程I/O的运行状态指示。

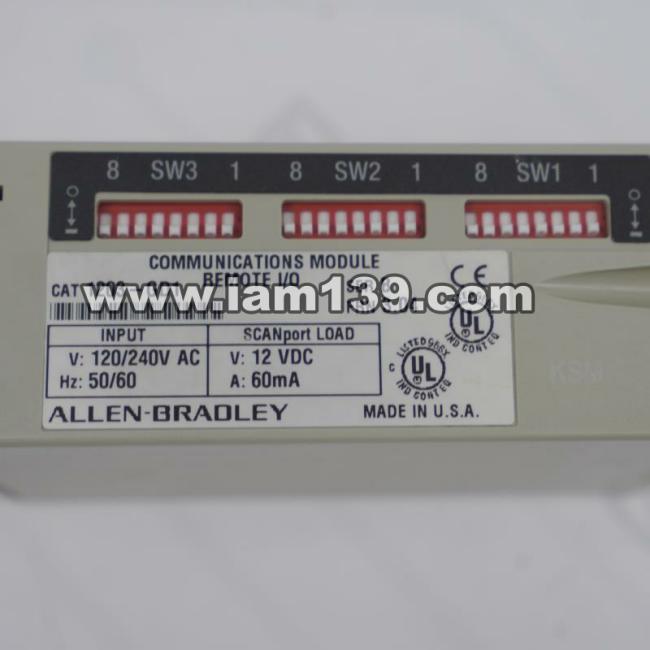

5. DIP开关：
用于配置模块参数。
6. DIN导轨安装装置：
确保模块牢固固定并实现电气接地。
*未显示组件包括远程I/O连接器和两端终止电阻器*。
兼容产品推荐
艾伦-布拉德利系列中与该模块协同工作的典型设备包括：
• 数字DC输出模块1734-OB8
• 10槽机箱1746-A10
• 数字DC输入模块1746-IC16
• 阻抗输入模块1746-NR4
• ControlLogix双容量桥接模块1756-CN2/C
• 标准I/O模块1756-IB16ISOE等
