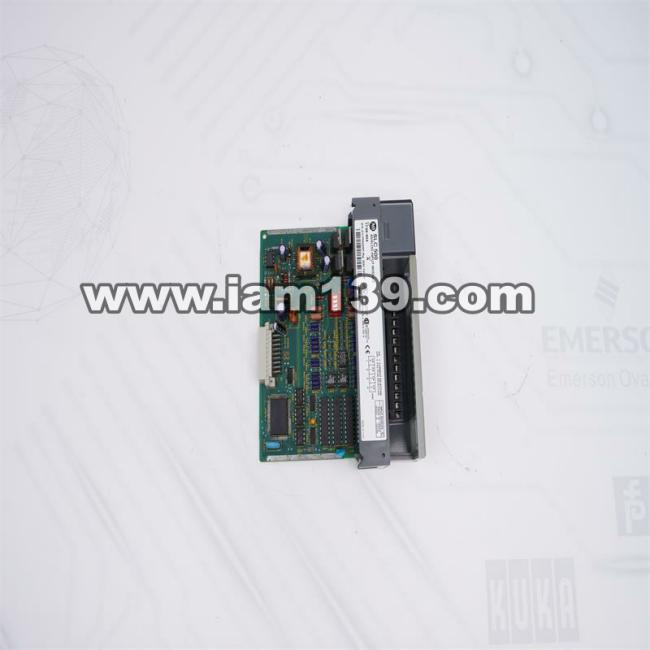

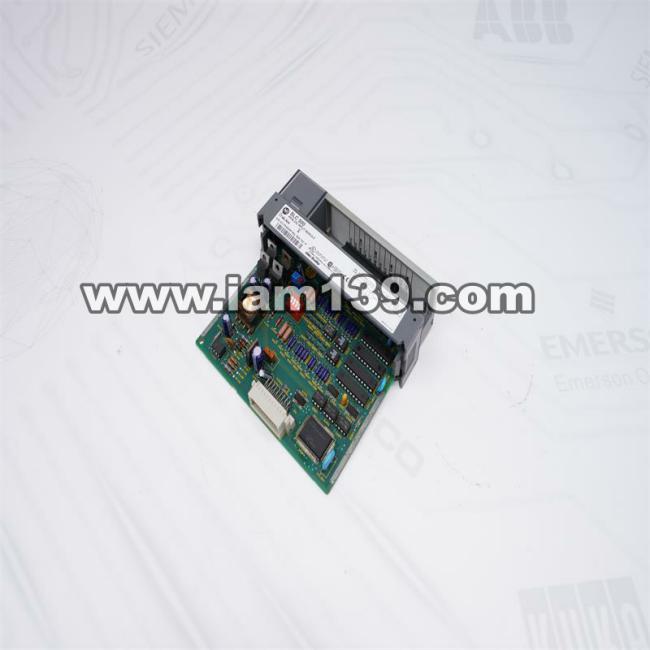

1746-NI4艾伦-布拉德利模拟输入模块
1746-NI4模拟量输入模块概述
1746-NI4是专为SLC-500系列设计的四通道模拟量输入模块，支持每通道独立选择电压或电流输入模式。该模块采用DIP开关进行配置，操作电压为5V时功耗35mA，24V时功耗85mA，具有出色的灵活性和易用性。
核心参数规格
• 产品型号：1746-NI4
• 制造商：Allen-Bradley
• 隔离性能：500V直流/710V交流背板隔离
• 分辨率：16位高精度转换
• 非线性度：0.01%的出色线性表现
• 带宽：10Hz稳定信号采集
• 响应时间：60ms达到95%的阶跃响应
• 输入范围：
- 电流型：-20至+20mA标准操作范围，-30至+30mA绝对最大值
- 电压型：-10至+10V直流信号
• 输入阻抗：250欧姆标准配置
• 全量程精度（25°C）：±0.365%满量程误差
• 温度漂移：
- 增益误差（25°C）：+0.323%
- 稳定性达到79ppm/°C
技术特点解析
1. 四通道独立配置：
提供四个完全独立的模拟输入通道，每个通道可通过DIP开关自由切换电压或电流输入模式，满足多样化现场需求。
2. 智能信号处理：
采用先进的sigma-delta转换技术，512微秒的名义吞吐延迟确保实时性，配合250欧姆标准输入阻抗实现精准信号采集。
3. 工业级稳定性：
-20至+20mA的电流编码范围（±16384）和0至60°C的工作温度区间，使其成为严苛工业环境下的可靠选择。
应用优势分析
该模块在保持高性能的同时展现出卓越的性价比优势。500V直流背板隔离设计有效防止电气干扰；60ms快速响应特性特别适合需要即时反馈的控制场景；±0.365%的全量程精度即使在长期运行中仍能保持稳定输出。对于需要同时处理电压和电流信号的复杂系统来说，其单模块多模式支持能力显著简化了布线与调试流程。
兼容性说明
作为SLC-500系列的专用扩展模块，1746-NI4与Allen Bradley全系列产品无缝对接。实际应用中可搭配1756系列控制器、1771系列伺服控制单元等构建完整控制系统，特别适合要求高可靠性的过程控制场合。
使用建议
建议在安装前仔细检查DIP开关设置以匹配现场信号类型；对于高频干扰环境可考虑增加外部滤波电路；长期运行时需定期校准以确保持续精度。该模块的标准化设计使其成为从简单监测到复杂过程控制的理想解决方案。
