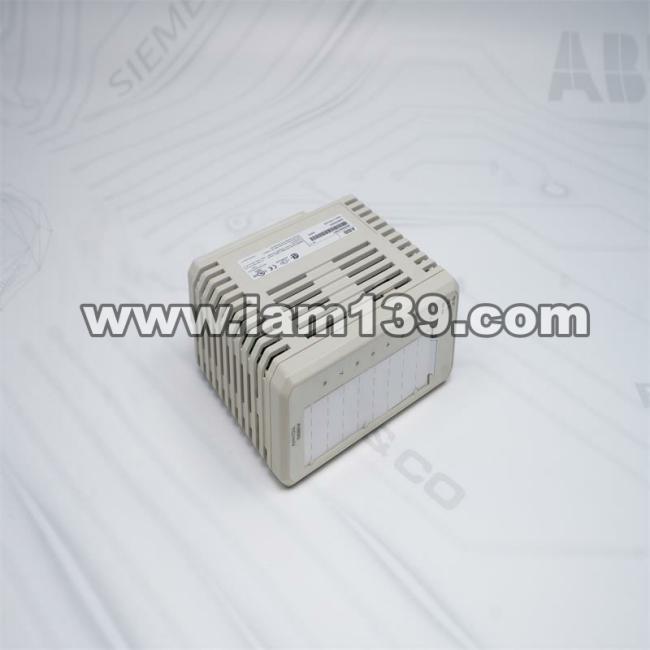

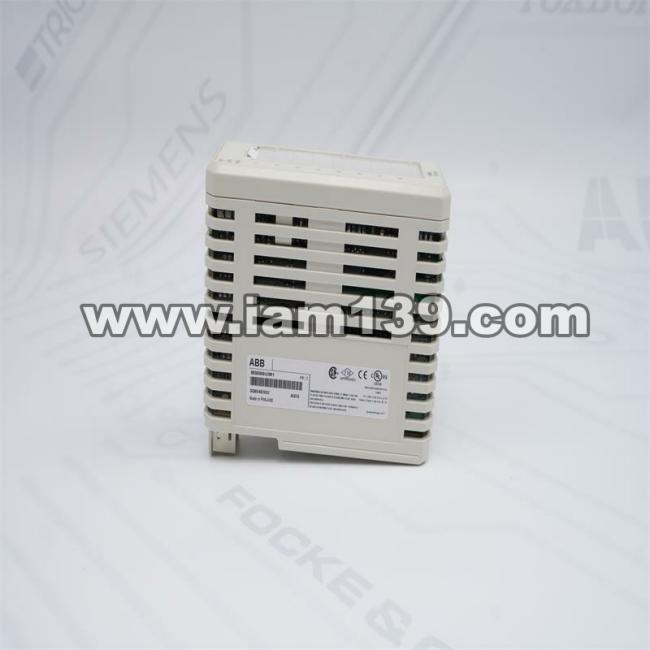

ABB AI835 3BSE008520R1 模拟量输入

AI835模拟量输入模块技术规格

AI835模块提供8个差分输入通道，专用于热电偶或毫伏信号的测量。每个通道的测量范围可独立配置为-30mV至+75mV线性范围，或支持多种热电偶类型，包括B、C、E、J、K、N、R、S和T型。特别值得一提的是，AI835A版本还兼容D、L和U型热电偶，满足更广泛的工业应用需求。

通道配置与冷端补偿功能

模块中的第8通道（Channel 8）具备特殊功能，可设置为冷端温度测量通道（CJ-channel），为其他7个通道提供精准的冷端补偿。冷端温度可通过设备本地的MTU螺丝端子测量，也可通过远程连接单元获取。用户还可以通过参数设置固定冷端温度值，或在AI835型号中直接通过应用程序调整。当不需要冷端补偿时，第8通道可与其他通道一样作为普通输入使用。

核心性能参数

该模块采用15位分辨率ADC转换器，确保高精度的信号采集。输入信号具有断线检测功能，可实时监控线路状态。电气隔离等级达到50V额定值，保障了在复杂工业环境中的稳定运行。物理尺寸为16cm×16cm×12cm，结构紧凑且轻便。

产品优势与应用特点

AI835模块凭借其小型化设计成为安装维护的理想选择，即使在严苛环境下也能保持高可靠性。其多类型热电偶支持能力使其在石油化工、电力自动化等领域表现出色。与同类产品相比，该模块的差异化输入配置和灵活的冷端补偿方案显著提升了系统集成效率。

注意事项

使用过程中需注意信号干扰防护，建议在强电磁环境下增加屏蔽措施。不同热电偶类型的K系数差异可能导致测量误差增大时，应优先检查接线方式和参考电极稳定性。
