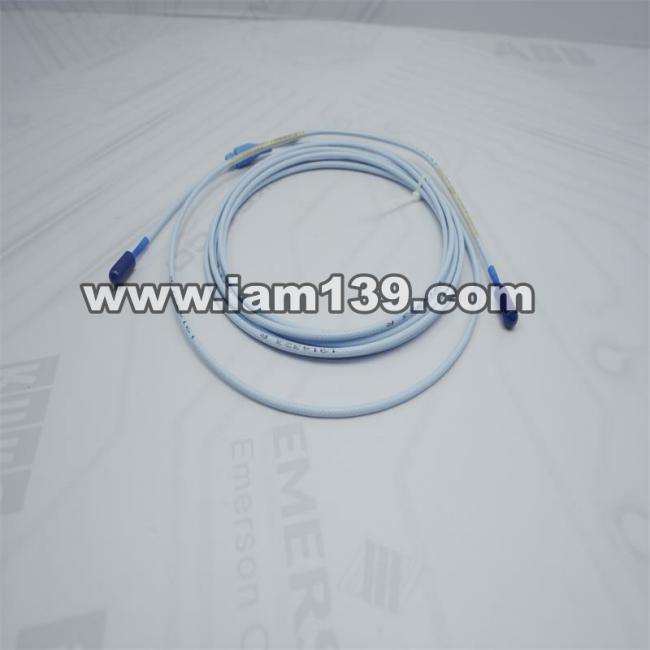

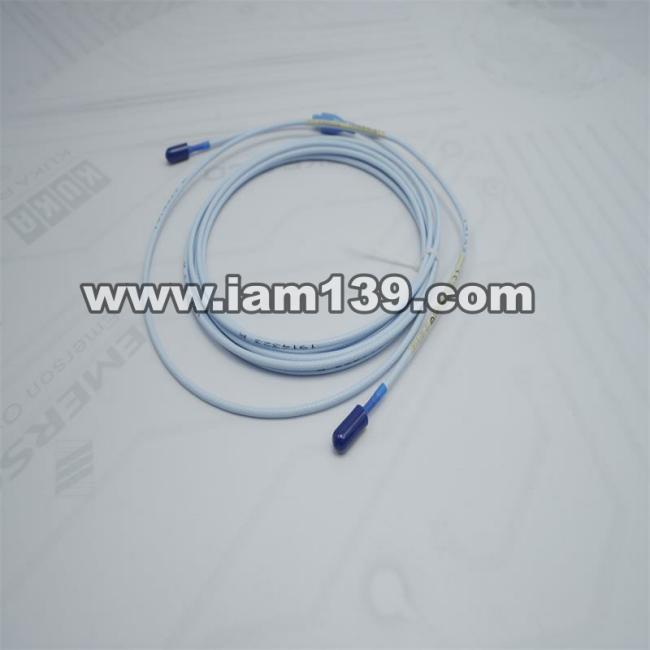

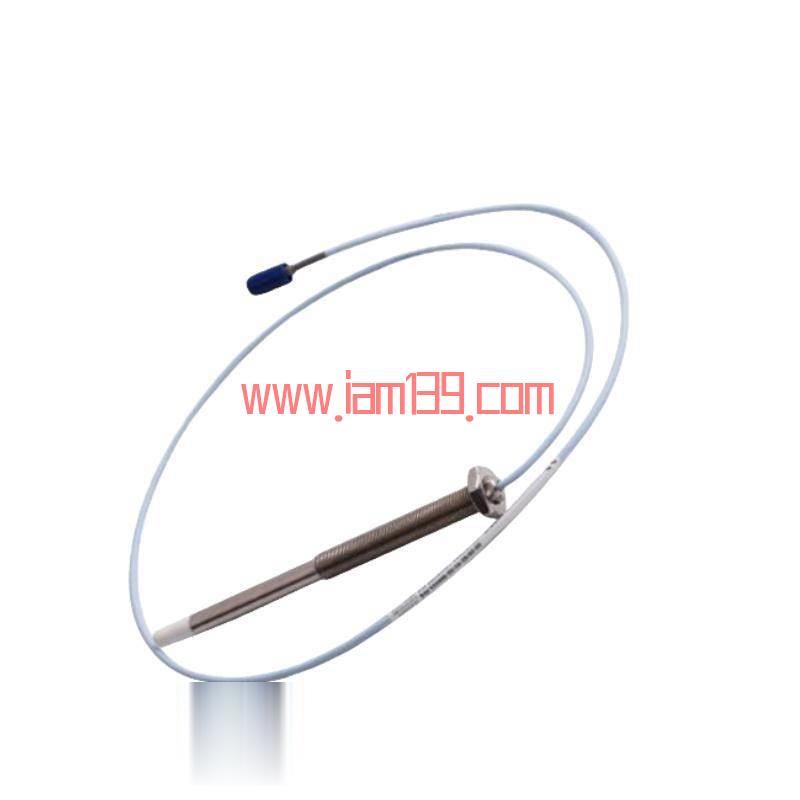

Bently Nevada 3300 XL延长电缆

贝尼特·内华达330130-040-02-CN扩展电缆应用指南

这款扩展电缆专为3300 XL传感器系统设计，确保系统三部分（探头、扩展电缆和Proximitor）的电气长度保持一致。具体要求为：探头的电气长度加上扩展电缆的电气长度必须等于Proximitor的电气长度，这一配置对于系统稳定运行至关重要。

关键参数详解

1. 轴直径要求：最低50.8毫米（2英寸），推荐值76.2毫米（3英寸）。2. 频率响应范围：0至10 kHz，满足大多数工业监测需求。3. 工作环境：标准测试条件为+18℃至+27℃，使用-24V直流电源，负载为10kΩ，目标材质为AISI 4140钢，探头间隙1.27毫米（50密耳）。注意：经过校准的系统若使用其他目标材质，不适用此规格。

3300 XL 8mm系统优势

该系统以卓越性能著称，不仅符合美国石油学会（API）670标准关于机械结构、线性范围、精度和温度稳定性的要求，还实现了探头、扩展电缆和传感器的完全互换性。这意味着用户无需逐件匹配或校准组件，极大简化了维护流程。

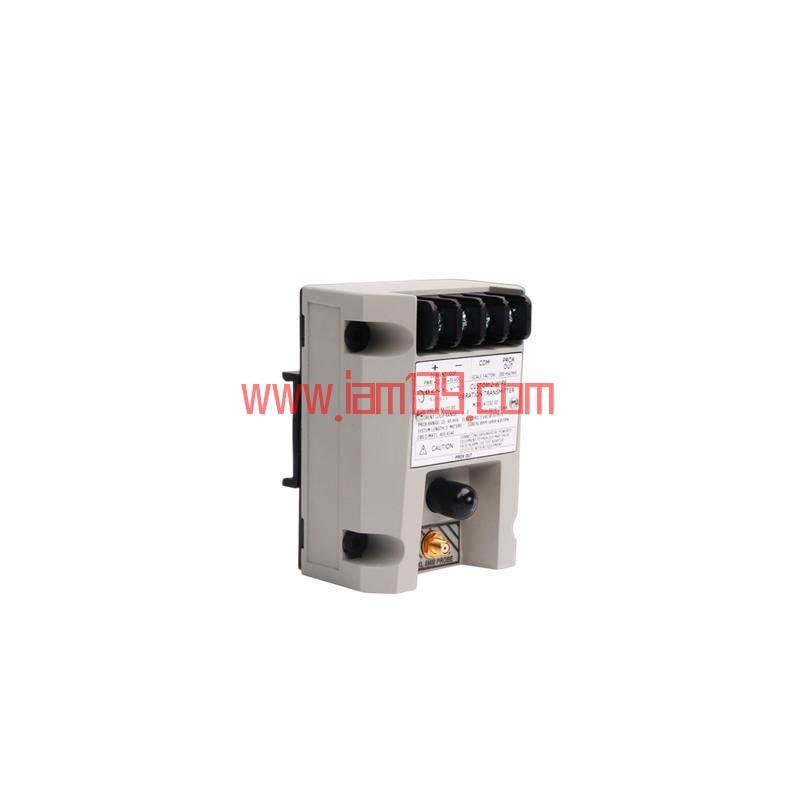

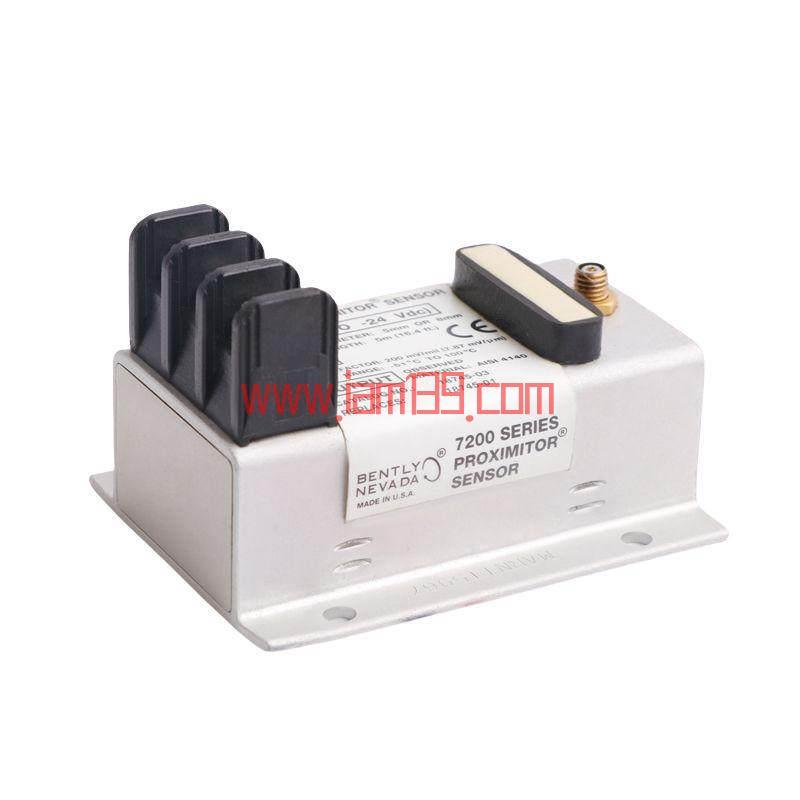

Proximitor传感器升级亮点

新一代3300 Proximitor传感器在物理封装上实现突破：支持高密度DIN导轨安装，同时兼容传统面板安装方式；采用统一的四孔安装底座设计，提供电气隔离并省去隔离板。其抗射频干扰能力显著提升，即使安装在玻璃纤维外壳内也能避免信号干扰问题。

3500电源模块功能解析

支持交流或直流输入电源选择，全球电压兼容性极佳。标配线路噪声滤波器确保供电纯净度。机架可单电源运行或采用双电源冗余配置（分别位于机架左槽上下位置），双电源可连接不同电压源（如主电源120V交流、备用电源24V直流），保障关键场景下的不间断供电。

1900/65A通用设备监控器

作为经济型解决方案，该监控器适合各类工业设备连续监测与保护。提供四个传感器输入通道（支持加速度计、速度传感器或接近传感器）和四个温度输入通道（兼容E/J/K/T型热电偶及2/3线RTD）。输出包括六路继电器、四路4-20mA记录输出和一个专用缓冲输出端口。

3500/42监控模块核心功能

主要实现两项关键任务：1）通过持续对比当前振动数据与预设报警阈值触发报警；2）向操作人员和维护团队提供核心振动信息。报警阈值可通过3500机架配置软件灵活设置，支持每个活动比例值配置独立报警点，其中两个比例值可设置危险阈值。

990振动变送器应用场景

专为离心式空气压缩机等原始设备制造商设计，将振动信号转换为简单的4-20mA比例信号接入控制系统。作为两线制环路供电设备，它接受3300 NSv接近探头及其配套扩展电缆的输入信号（可选5米或7米系统长度）。
