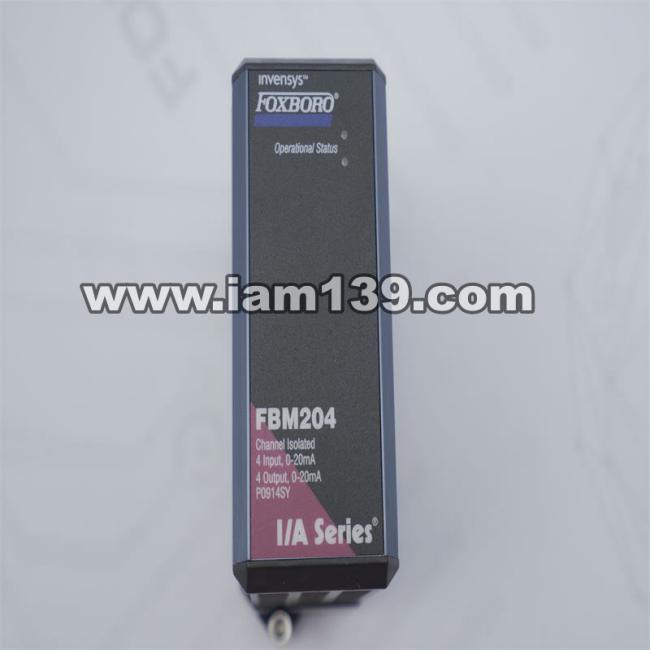

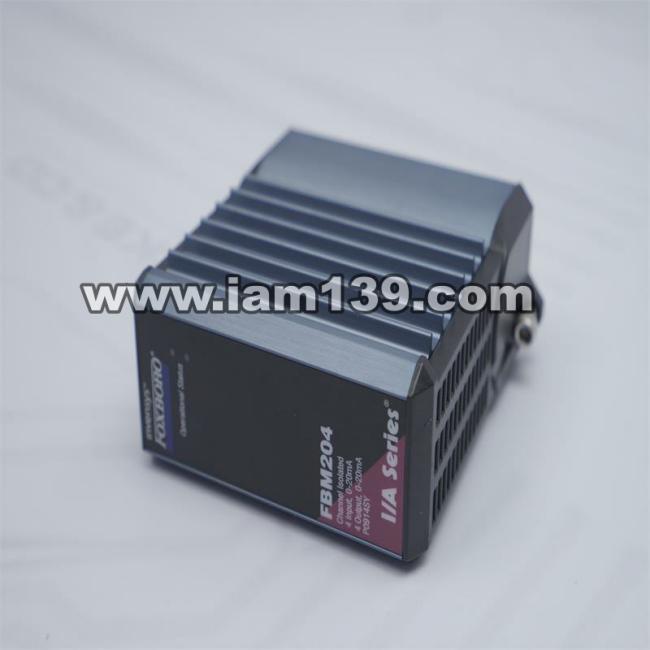

福博罗 FBM204 输入输出模块

福克斯波罗FBM204多点模拟量输入模块概述

福克斯波罗FBM204是一款专为工业过程控制设计的高性能多点模拟量输入模块，支持8通道信号输入，能够实现精准的数据采集与实时监控。其卓越的抗干扰能力使其在复杂工业环境中依然能保持稳定运行，为自动化控制系统提供可靠的数据支持。

输入/输出通道参数

该模块配备四路20 mA直流模拟输入通道和四路20 mA直流模拟输出通道，每一路通道均采用电气隔离设计，确保相互独立运行。这种设计有效避免了信号干扰，提高了系统的整体稳定性。

单通道输入范围与精度

每个输入通道的标准测量范围为0至20.4 mA直流电流，精度高达±0.03%满量程（包含线性误差）。温度系数为±50 ppm/℃，确保在不同温度环境下仍能保持测量准确性。此外，每个通道均采用独立的Sigma-Delta模数转换器进行信号转换，转换后的数字信号通过软件配置的积分周期进行优化处理。

抗干扰性能指标

模块具备出色的抗干扰能力：共模抑制比达到100 dB（50或60 Hz），差模抑制比达到95 dB（50或60 Hz）。这些参数充分体现了其在强电磁干扰环境下的可靠表现，为工业现场提供了坚实的数据安全保障。

现场设备布线与保护功能

现场设备与FBM204的最大连接距离取决于设备的合规电压（20.2 V直流）、导线规格及现场设备的电压降。每个通道均具备完善的环路电源保护功能：通道间采用光耦隔离设计，并配备电流限制和电压调节电路。所有模拟输入电流被限制在30 mA以下，即使限流电路发生短路故障，电流也不会超过100 mA。

通信与供电要求

FBM204通过冗余的2 Mbps模块现场总线与其关联的控制处理器进行通信。供电方面支持24 V直流冗余电源（允许+5%/-10%的电压波动），功耗为7 W，散热仅需3.5 W。这种低功耗设计既符合节能要求，又降低了系统运行成本。

核心功能特点

该模块的四个模拟输入通道可接收4至20 mA变送器信号或自供能20 mA源信号；四个输出通道则用于驱动外部负载并产生0至20 mA输出。所有输入/输出通道均与其他通道及地端实现电气隔离。其坚固的设计使其能够在Class G3（恶劣）环境中可靠工作，并通过执行模拟I/O应用程序提供可配置的转换时间和变化率限制选项。

高精度数据采集技术

为了实现高精度测量，FBM204在每条通道上集成了Sigma-Delta数据转换技术。该技术可每25毫秒更新一次新的模拟输入读数，并通过可配置的积分周期有效滤除过程噪声和电源线频率干扰。在每个积分周期内，模块将每个模拟输入转换为数字值并计算平均值后提供给控制器使用。

兼容型号参考

相关兼容型号包括FOXBORO FBM204、FBM204-CN、FOXBORO I/O Module、FBM204 I/O Module等系列化产品。这些型号在工业自动化领域均有广泛应用记录。

Fbm217系列及其他产品线

Fbm217系列作为同类产品也展现出优异性能表现。此外还包括FOXBORO离散量输入模块、CP40 P0960JA过程控制模块以及P0914TR、P0927AH等配件型号。这些产品共同构成了福克斯波罗在工业控制领域的完整解决方案体系。
