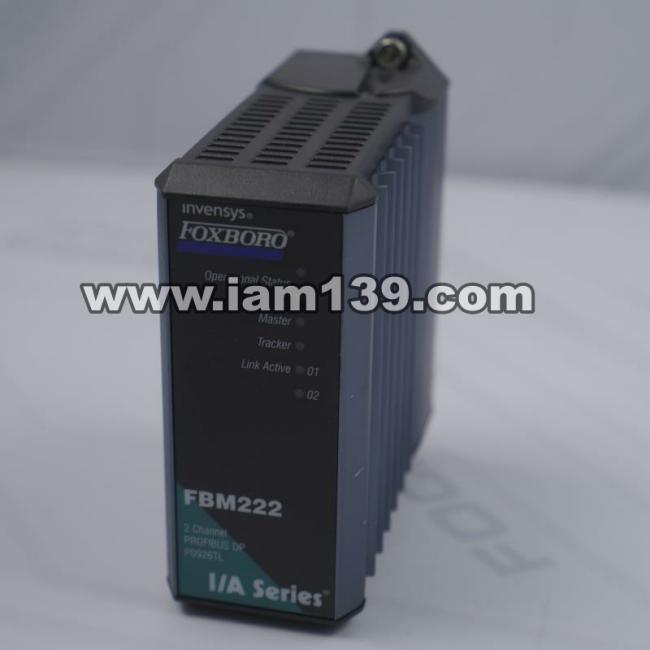

福克斯波罗冗余通讯模块 FBM222 P0926TL

福克斯波罗冗余通信模块FBM222 P0926TL技术概述

福克斯波罗FBM222 P0926TL冗余通信模块是一款专为增强控制系统可靠性而设计的专业设备，它能够实现福克斯波罗分布式控制系统（DCS）与PROFIBUS-DP/PA从站设备之间的稳定连接。该模块支持每个端口连接多达125台设备，为工业自动化领域提供了强大的通信支持。

核心功能特点

1. 无缝集成：该模块能够平滑地将PROFIBUS-DP/PA从站设备接入福克斯波罗DCS系统，简化了安装与配置流程。
2. 标准兼容性：严格遵循IEC61158第三部分规定的PROFIBUS-DP技术标准，确保了与其他设备的互操作性。
3. 高容量支持：每个端口可处理最多125台从站设备的数据交换，单次数据传输量可达244字节，充分满足多样化工业场景需求。
4. 冗余设计：采用双通道冗余终端装配（TAs）和热插拔现场总线模块（FBMs），在单点故障时仍能保障系统连续运行。
5. 灵活操作：支持在不中断现有工作的情况下添加、修改或移除设备，显著提升了维护便利性。

GSD/DTM文件支持

该模块配套提供通用从站数据（GSD）文件或设备类型管理器（DTM）文件，这些文件包含了设备的详细参数信息，如波特率、时间规格以及诊断功能等选项。通过将GSD/DTM文件导入福克斯波罗DCS控制编辑器中，用户可以轻松选择支持的配置选项并高效设置操作参数。

系统容量与性能参数

1. 连接能力：主机现场控制处理器280（FCP280）可通过每个FBM222建立多达1000个I/O数据访问连接，从站最小访问间隔为250毫秒。
2. 数据处理：支持整数和浮点数格式的模拟量输入/输出，以及文本数据的字符串输入/输出功能。
3. PROFIBUS-DP通信特性：
- 接口：双通信通道提供对两个光电隔离的PROFIBUS-DP网络的接口
- 总线特性：采用EIA RS-485通信标准，使用屏蔽双绞铜缆作为物理介质
- 传输速率：可选波特率范围9.6至12,000 kbit/sec
- 最大总线长度：根据传输速率动态调整以优化性能
- 设备数量限制：未扩展总线（无中继器）时支持1主31从；使用中继器后单端口可达125台

环境与物理规格

1. 工作温度范围：
- FBM222模块及PA终端装配：-20°C至+70°C
- 存储温度范围：-40°C至+70°C
2. 相对湿度要求：5%至95%（无冷凝）
3. 海拔适应能力：-300米至+3000米
4. 抗振性能：7.5 m/s²（5-500Hz频率范围）
5. 物理尺寸：
- 高度（含安装凸耳）：114毫米
- 宽度：45毫米
- 深度：104毫米
- 单个模块重量约284克

兼容配件型号参考

该模块可配合多种福克斯波罗系列配件使用，包括但不限于P0904AKG桌面I/O模块、FBM218、终端装配组件、控制处理器及各类信号转换设备等。这些配件共同构成了完整的现场总线解决方案。

用户评价与应用案例

在实际应用中，该模块凭借其出色的稳定性和灵活性获得了用户的高度认可。某工业自动化项目反馈显示，通过采用FBM222 P0926TL实现了复杂工况下多设备的高效协同控制，显著降低了维护成本并提高了生产效率。

注意事项说明

产品名称、商标及品牌标识均为各自权利人的财产。本说明仅为识别目的使用，不表示任何制造商的授权或关联关系。建议用户根据具体应用场景咨询专业技术顾问以确保最佳配置方案。
