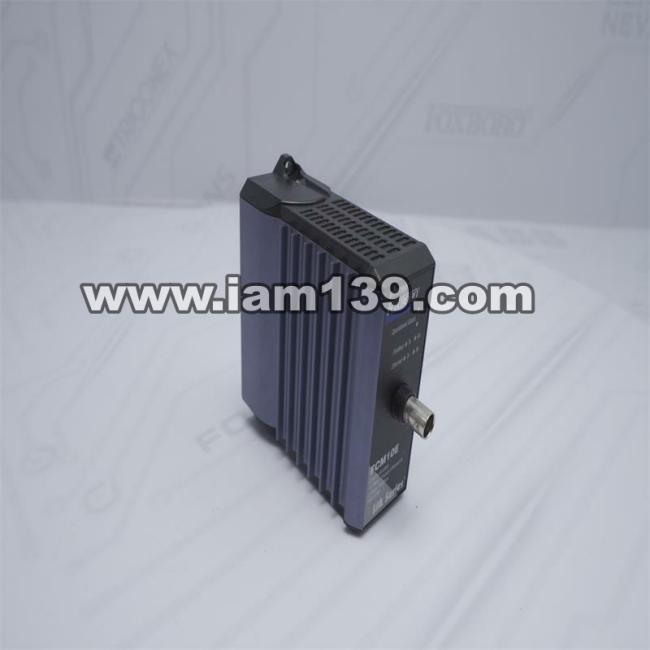

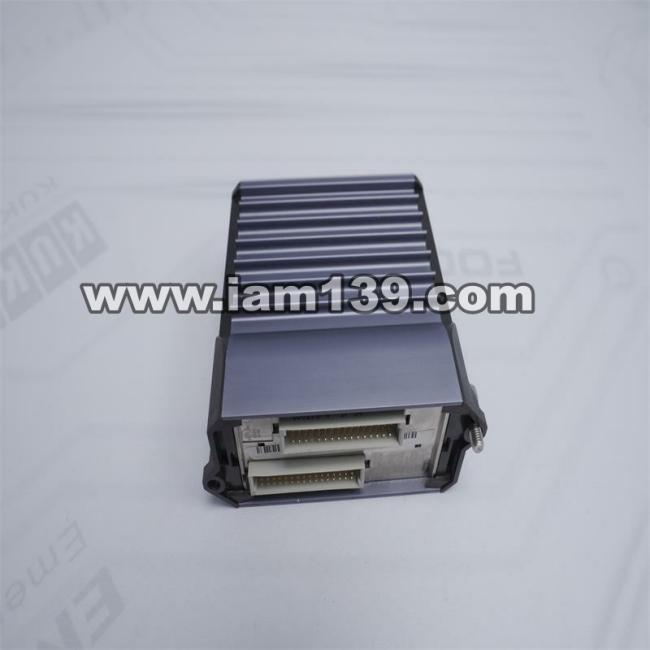

FOXBORO I/A系列DCS FCM10E模块

FCM10E现场总线通信模块概述

FCM10E是一款高性能的现场总线通信模块，采用成对配置实现冗余设计。单台FOXBORO FCM10E模块或成对安装的模块组合最多可支持30个FBM（现场总线模块），为分布式控制系统提供可靠的通信接口。

技术规格与性能参数

该模块采用紧凑型设计，外壳为坚固的挤压铝合金材质，有效保护内部电路免受物理损伤。电气参数方面，输入电压范围为5至60V直流，最大功耗为7W（24V直流供电时）。环境适应性表现优异：振动耐受力达0.75g（5-200Hz），工作温度区间为-20℃至+70℃，相对湿度支持5%至95%（非冷凝状态）。

网络通信特性

FCM10E作为I/A系列控制系统的核心组件，实现了高速以太网与现场总线之间的无缝转换。它能将控制站使用的10Mbps以太网信号转换为FBM所需的2Mbps信号，反之亦然，并确保两种总线间具备电气隔离功能。单个以太网主干可连接多达30对FCM10E模块，极大扩展了系统容量。

应用场景与优势

在分布式控制系统（DCS）中，FCM10E充当以太网与现场总线网络的桥梁。其卓越的冗余设计和信号转换能力，特别适合需要高可靠性的工业自动化环境。配合FBM200系列DIN导轨子系统使用时，能显著提升数据传输的稳定性和实时性。

配套组件与扩展能力

建议搭配FOXCom终端装配（如FBM243/246）使用，通过专用终端电缆实现8路智能现场设备的信号互联。在需要外部环路供电的应用中，需额外配置Cable Balun模块（P0903SV）。该系统还支持多种接口模块扩展，如电压监控、HART通信、冗余输入等专用单元。

环境适应性说明

经过严格测试的FCM10E可在严苛工业环境中稳定运行。其防护设计有效应对温度波动、湿度变化及机械振动等挑战，是过程自动化领域值得信赖的通信解决方案。
