Foxboro 16通道离散输出接口 FBM242 P0916TA 0H

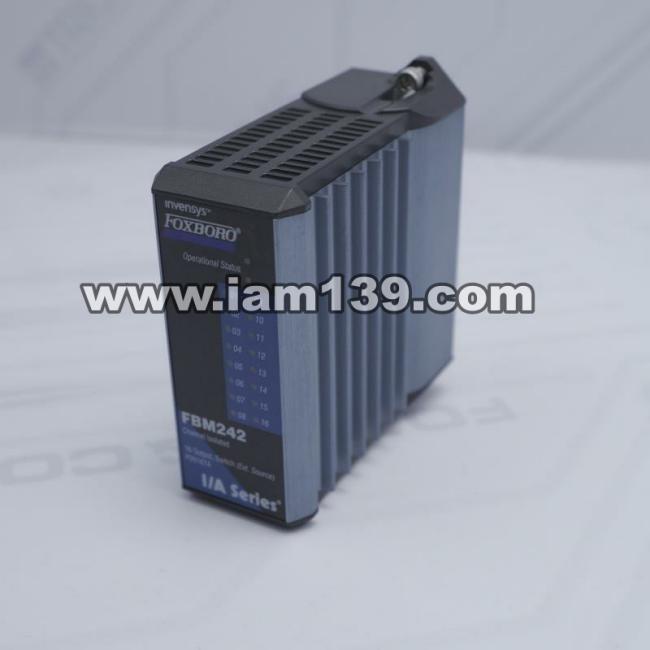

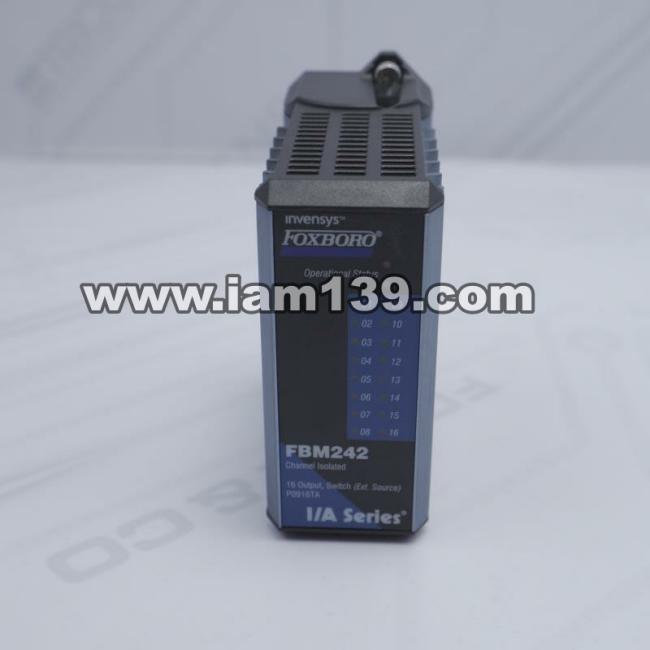

FBM242 P0916TA 0H Foxboro模块概述

这款16通道离散输出接口模块采用隔离设计，每个输出通道支持高达2A电流和60V直流电压，特别适用于工业控制领域的高可靠性应用场景。其卓越的电气性能和稳定性，使其成为自动化控制系统中不可或缺的关键组件。

核心参数详解

制造商：Foxboro

型号规格：FBM242 P0916TA 0H

产品类型：16通道离散输出接口模块

输入电压范围：24V直流（支持冗余设计，允许±5%正偏差和-10%负偏差）

最大功耗：3瓦（在24V直流供电条件下）

最大散热值：6.5瓦（当所有输出通道均承载1.5A电流时）

校准要求：模块本身及终端组件无需特殊校准程序，即插即用。

环境适应性指标

工作温度范围（模块）：-20°C至+70°C（相当于-4°F至+158°F），覆盖严苛工业环境需求。

工作温度范围（终端组件）：-20°C至+50°C（相当于-4°F至+122°F），采用PVC材质确保耐用性。

相对湿度要求：5%至95%（无冷凝条件下），具备出色的防潮性能。

物理结构与尺寸参数

重量规格：0.284公斤，轻量化设计便于安装部署。

外形尺寸（长×宽×高）：10.4厘米×4.5厘米×11.4厘米，紧凑结构适合空间受限的应用环境。

功能特性亮点

输出能力扩展性：支持15V至60V直流、120V交流/125V直流以及240V交流等多种信号类型，满足多样化负载需求。

电气隔离设计：每条通道均实现完全电气隔离，并支持通过外部激励实现分组隔离，极大提升了系统安全性。

恶劣环境耐受性：符合ISA标准S71.04的G3级严苛环境认证，铝制外壳提供卓越的物理防护能力。

I/O程序与安全配置选项

I/O程序支持功能

Safety功能选项包括：

• Failsafe Configuration安全配置模式确保故障状态下的系统可控性；
• Failsafe Fall-Back安全回退机制保障异常情况下的设备保护；
• Sustained/Momentary Outputs可配置持续/瞬时输出模式，适应不同控制需求。

DIN导轨安装方案说明图示解析（参考图示内容）：

FDM242模块与DIN导轨式终端组件的安装示意图展示了标准化安装方式，其紧凑布局和模块化设计显著简化了现场接线工作。这种集成方案不仅提升了空间利用率，还通过统一安装标准降低了维护复杂度。
