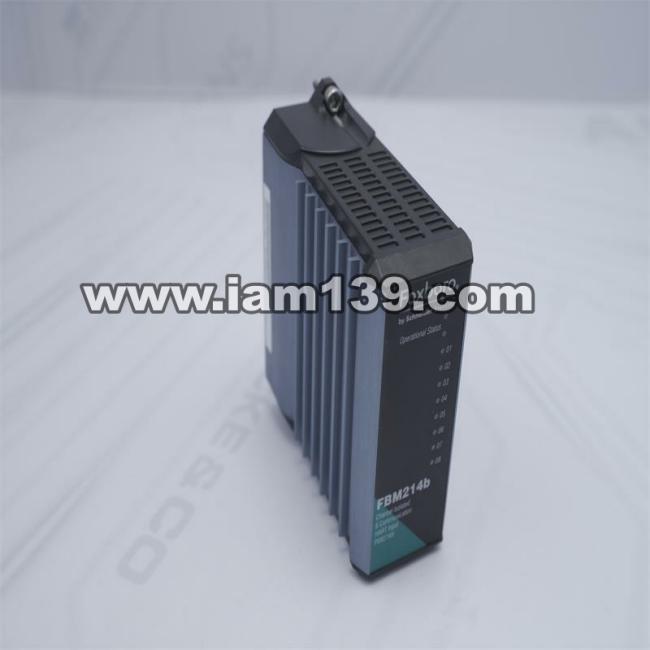

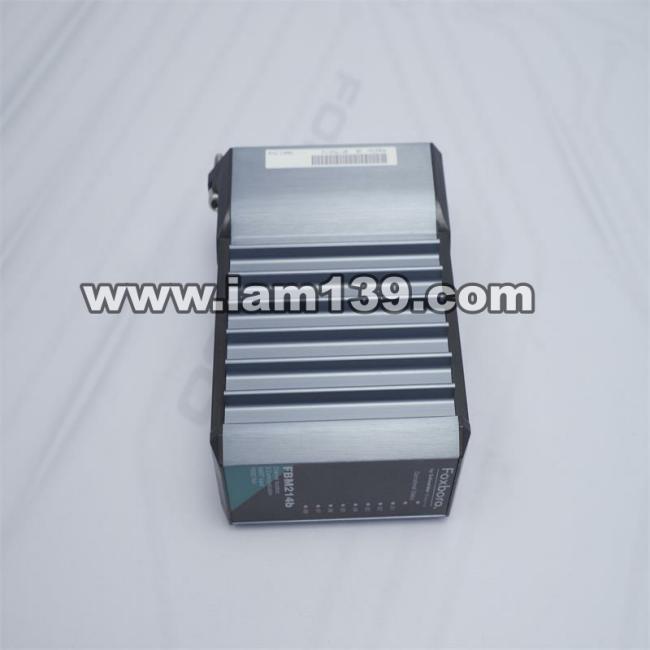

Foxboro Integrator模块 FBM214B P0927AH 0B

福克斯波罗FBM214B通信模块及连接方案

福克斯波罗FBM214B及其配套的终端装配（TA）支持多种连接方式，适用于单端口设备。它可以直接连接设备，或通过RS-232通信接口连接调制解调器，同时还能实现与RS-485设备的多点连接。这款模块专为现场设备通信设计，提供4个隔离的串行端口，支持RS-232、RS-422和RS-485协议。

技术参数详解

电源输入范围（冗余配置）：24V DC，允许波动范围为+5%至-10%。最大功耗为7瓦。工作温度区间为-20℃至+70℃（对应华氏温度-4至+158℉），存储温度则为-40℃至+70℃（华氏温度-40至+158℉）。相对湿度要求在5%至95%之间，且不能冷凝。品牌归属为Invensys Foxboro。

安装与兼容性设计

FBM214B采用导轨安装方式，可配合模块化基板使用。该基板既可水平或垂直安装在DIN导轨上，也可通过安装套件在19英寸机架上水平安装。从控制站到FBM214B模块，最多可建立2000个分布式控制接口（DCI）数据连接，用于读写数据。具体支持的数据类型由加载在模块上的驱动程序决定，该驱动程序负责将数据转换为DCI格式。

应用扩展与系统优势

作为Foxboro集成器模块的一部分，FBM214B适用于多种工业自动化场景。它能够兼容智能现场设备（IFD）信号处理，并通过终端电缆实现8路两线信号与FoxCom智能设备接口模块的互连。在需要外部回路供电的应用中，建议使用Cable Balun模块（Foxboro型号P0903SV）以确保信号完整性。

系统整合与灵活性

Foxboro T2750 PAC处理器可作为独立于直接I/O的基板安装单元使用，将强大的可配置策略引擎转变为高效的过程监督器。这种设计在大型应用中提供了卓越的灵活性——通过分离处理单元与I/O模块的物理分布，显著降低了布线成本。该系统具备全数据访问（DA）服务器功能，支持高速通信；同时为分布式策略执行提供额外处理能力，特别适合需要协调多个分布式T2750/T2550控制单元的场景。

标准I/O模块特点

该系列模块具备多项前瞻性设计：支持多代控制器无缝升级；提供可选冗余配置和冗余电源；强化电源安全监控与报警功能；采用程序化I/O总线架构；支持本地及远程分布式I/O部署；兼容瞬态数据记录器/瞬态功能需求。这些特性使其成为工业控制系统中的可靠组件选择。
