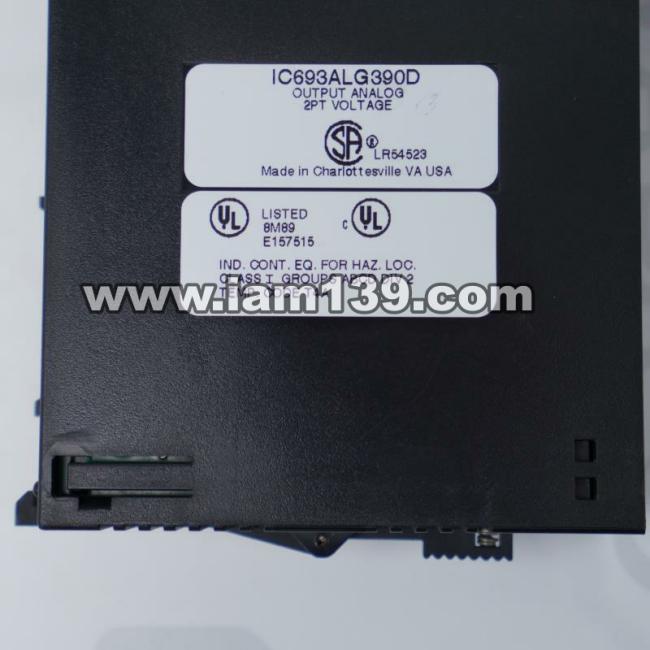

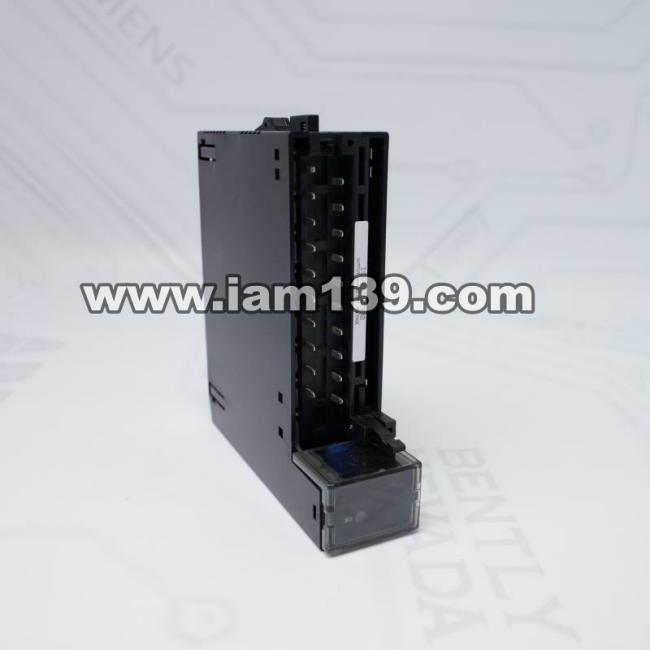

GE双通道模拟电压输出模块IC693ALG390D

GE IC693ALG390D模拟电压输出模块简介

这款2通道模拟电压输出模块专为工业自动化中的精确控制而设计，支持0-10V或±10V输出范围，特别适合过程控制应用场景。模块采用13位数字数据转换技术，将输入信号精准转化为模拟电压信号，确保工业环境下的稳定性能表现。

核心参数与性能特点

• 输出通道：2通道独立输出，每通道可独立控制
• 电压范围：-10V至+10V宽范围调节，满足多样化需求
• 分辨率：13位高精度转换，确保信号传输的准确性
• 隔离设计：采用光耦隔离技术，有效抑制外部电磁干扰
• 功率适配：支持PLC内置24VDC或外部电源供电，安装灵活
• 校准精度：出厂预校准至2.5mV/计数标准，最大偏移仅1mV（0-60°C条件下）
• 工作环境：兼容18-30VDC外部供电电压范围，适应工业现场复杂工况

安装与应用优势

该模块可直接安装于Series 90-30 PLC的任意I/O插槽中，无需额外配置即可与系统无缝对接。LED状态指示灯实时反馈运行状态，便于维护人员快速判断工作情况。配合屏蔽双绞线缆使用时，能有效降低现场噪声干扰，特别适合振动强烈或电磁环境复杂的工业现场。对于需要高精度电压调节的控制系统而言，这款模块无疑是提升自动化水平的理想选择。

技术亮点解析

模块内置的13位DAC转换器将数字信号转化为连续电压输出时误差极低，配合±10V的可调范围，可满足从精密仪表控制到重型设备驱动的各类需求。其光学隔离设计不仅保护了PLC主机免受浪涌冲击，还显著提升了信号传输的稳定性。值得一提的是，该模块对温度变化的适应性极强——在0至60°C工作区间内仍能保持1mV的微小偏移量，充分展现了GE产品一贯的高可靠性特质。
