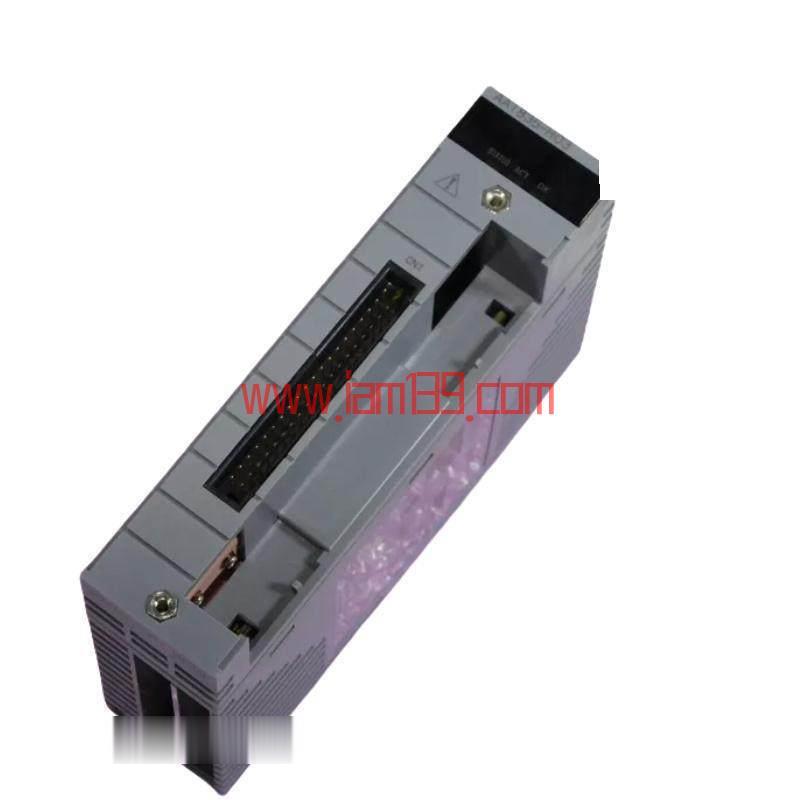

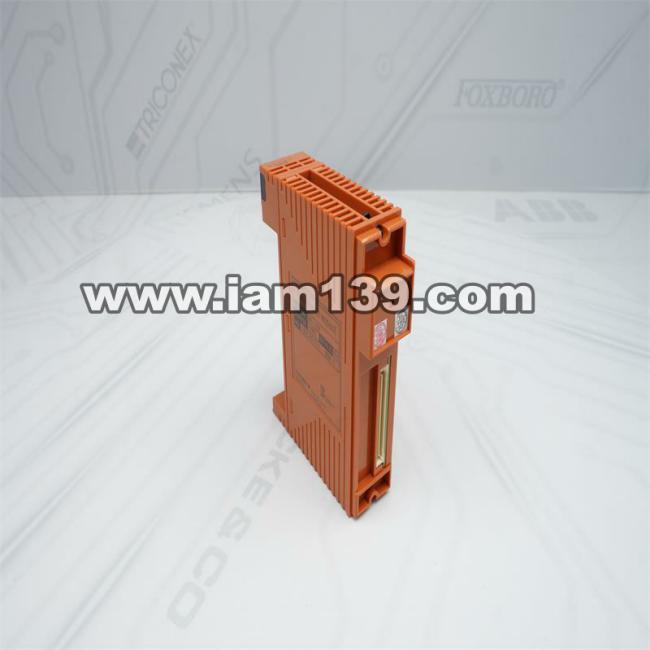

横河 SAI143-H63 S4 模拟输入模块

横河SAI143-H63 S4模拟量输入模块详解

横河SAI143-H63 S4是一款专为工业自动化系统打造的高性能模拟量输入模块，支持电流与电压等多种信号类型，为不同应用场景提供了极大的灵活性。该模块采用16通道设计，具备通道间隔离功能，确保信号采集的稳定性和安全性。

核心参数一览

基本规格
型号：SAI143
输入通道数：16通道，模块隔离
额定输入范围：4至20mA
允许输入范围：0至25mA
通电状态下输入阻抗：250Ω+模块内部输入保护电路的电压降
断电状态下输入阻抗：最低500kΩ

精度与性能
额定精度：
SAI143-S型：±16µA（输入范围1至23mA）
SAI143-H型：±16µA（输入范围0.05至23mA）
数据更新频率：40ms
温度漂移：±16µA/10°C
变送器电源供应：
最小值：16.15V（在20mA时）
最大值：26.4V（在0mA时）
输出电流限制：25mA

设置与耐压
2/4线设置：支持单通道设置，可通过设置引脚更改
耐压能力：输入信号与系统之间可承受1.5kV AC电压1分钟

功耗指标
5V系统：320mA
24V系统：550mA

HART通信规范详解

通信模式与标准
通信模式：串行半双工，起止同步，1起/8位/奇校验/1止
适用标准：HART协议修订版5.7
传输速率：1200±2 bps
调制技术：二进制相位连续FSK（1200Hz±1%表示1，2200Hz±1%表示0）

帧结构与内容
帧长度：5至267字节
最大267字节内容构成：
定界符：1字节
地址字段：5字节
命令字段：1字节
