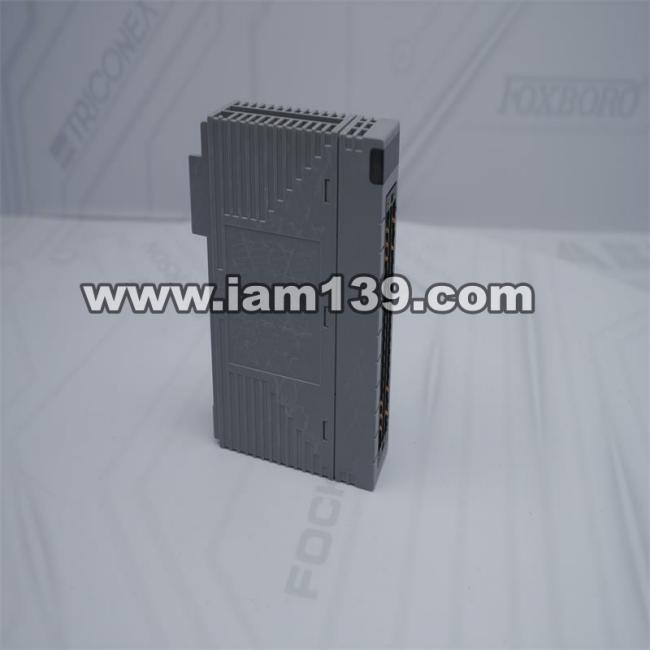

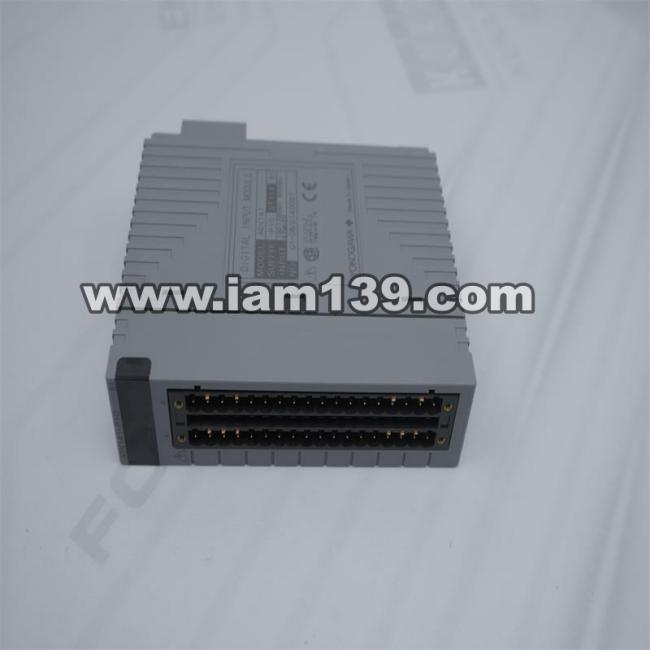

横河ADV141-P10 S1 AC数字输入模块

横河ADV141-P10 S1 AC数字输入模块概述

横河ADV141-P10 S1是一款专为工业自动化系统设计的高精度交流数字输入模块，配备16个通道，能够高效采集各类信号数据。其卓越的稳定性和快速响应能力，使其成为自动化控制领域的理想选择。

技术规格详解

基本参数：

• 型号：ADV141
• 输入通道数：16
• 额定输入电压：100至120V AC，50/60Hz
• 输入导通电压（峰值）：80V AC（113V）至132V AC（187V）
• 输入截止电压（峰值）：20V AC（28V）或更低
• 典型输入电流：4.7mA（@120V/60Hz）/通道
• 最大输入电流：7mA/通道

电气性能：

• 输入信号与系统间的耐压：2kV AC，1分钟
• 公共端间耐压：1.35kV AC，1分钟（每8个通道公共端为负极）
• 最大电流消耗：500mA（5V DC）
• 重量：0.3kg

功能特性：

• 状态输入功能：可实时监测设备运行状态
• 按钮输入功能：支持按钮边缘计数，适用于需要精确计数的场景
• 响应时间：状态输入模式下≤160ms
• 最小导通检测时间：按钮输入模式下200ms
• 最大开关频率：按钮输入模式下2.5Hz

模块设计亮点

该模块采用紧凑型设计，有效节省安装空间，同时具备强大的功能扩展性。外部连接采用压力夹式端子及专用AKB332电缆，确保连接可靠性和操作便捷性。无论是状态监测还是按钮信号处理，ADV141-P10 S1都能以出色的性能满足严苛工业环境的需求。

型号与后缀代码说明

基础型号：

ADV141 - 数字输入模块（16通道，100-120V AC隔离型）

后缀代码：

-P：带按钮输入功能；无状态显示；无防爆保护
-E：无状态显示；带防爆保护
-0：基本型

可选配件代码：

C4S50 - 配备数字压力夹式端子块（型号ATC4S-50），进一步提升了安装灵活性和现场操作的便利性。

应用优势总结

横河ADV141-P10 S1凭借其16通道并行处理能力、高速响应特性及坚固可靠的工业设计，在自动化控制系统中展现出卓越表现。无论是设备状态监控还是按钮信号处理，该模块都能以精准的数据采集和稳定的性能输出，为工业自动化提供坚实保障。
