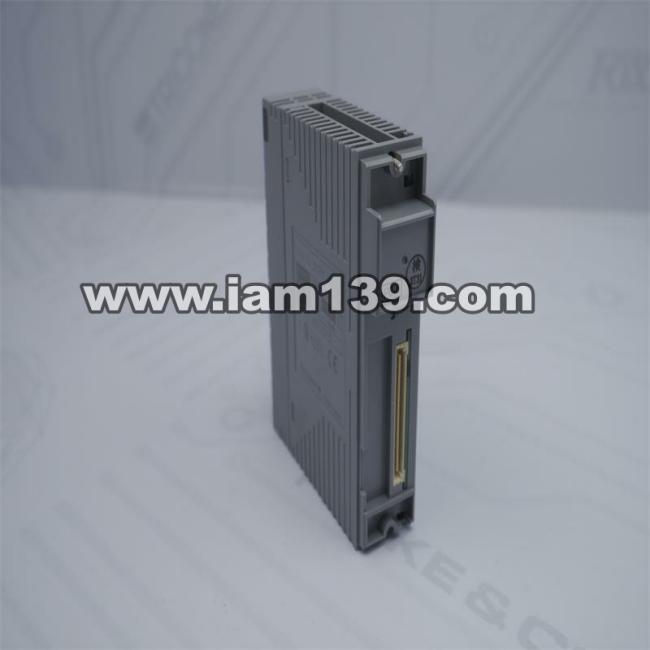

横河ADV561-P10 S1数字输出模块

YOKOGAWA ADV561-P10 S1数字输出模块参数详解

YOKOGAWA ADV561-P10 S1是一款专为工业自动化系统设计的16通道数字输出模块，以其精准的控制性能和稳定的信号输出而备受青睐。该模块采用电流吸收型输出格式，支持高效系统集成，是自动化控制领域的理想选择。

基本规格参数

• 型号：ADV561-P10 S1
• 输出通道数：64个
• 额定工作电压：24 V DC
• 负载电压：24 V DC，100 mA
• 外部电源电压范围：20.4至26.4 V DC
• 输出导通最大电压值：2 V DC
• 输出断开时的最大漏电流：0.1 mA

功能特性

该模块具备多种实用功能，包括状态输出（ON/OFF状态输出功能）、脉冲宽度输出（单次脉冲宽度输出功能）以及时间比例输出（时间比例ON/OFF）。其响应速度极快，状态输出响应时间仅需3毫秒以内，混合状态与脉冲输出的响应时间也控制在10毫秒以内。此外，脉冲宽度范围宽达8毫秒至7200秒，分辨率精确至8毫秒。

电气性能与防护能力

• 最大负载电流：每通道100 mA，26.4 V
• 耐压能力：
- 输出信号与系统之间：2 kV AC，持续1分钟
- 公共端之间：500 V AC，持续1分钟（每16通道的公共端为负极侧）
• 最大电流消耗：
- 5 V DC供电时为700 mA
- 外部电源供电时为120 mA
• 重量：0.3 kg

外部连接与型号后缀说明

该模块采用专用电缆（AKB337）和军用连接器电缆进行外部连接。型号后缀代码包含以下几种：
• -P：具备脉冲宽度输出功能/时间比例输出功能
• -5：无状态显示，无防爆保护
• -E：无状态显示，具备防爆保护
• -0：基本型号
• -1：配备ISA标准G3选项
