横河SDV144-S53 S4数字输入模块

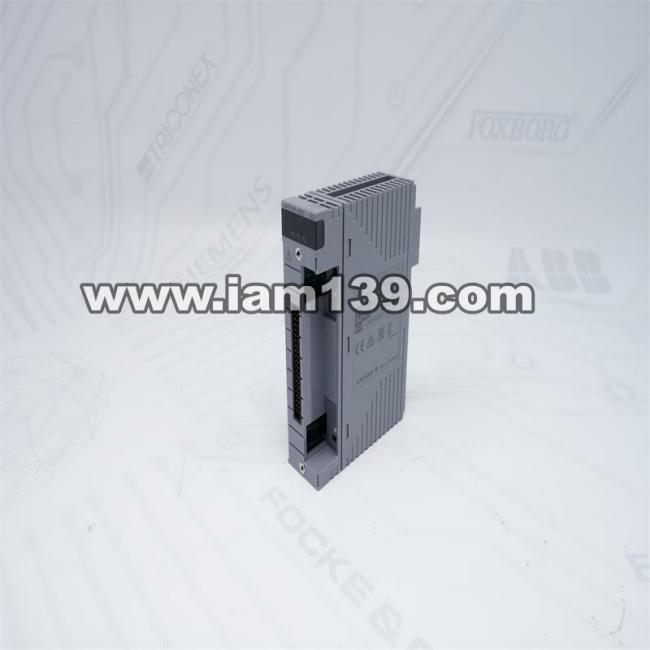

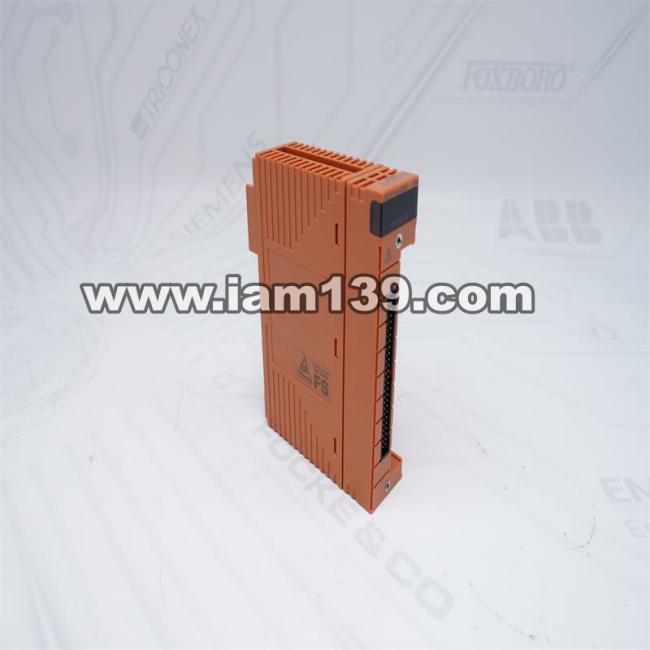

横河电机SDV144-S53 S4数字输入模块概述

横河电机的SDV144-S53 S4是一款专为ProSafe-RS系统设计的16通道数字输入模块，支持压力夹式端子或MIL电缆连接方式。该模块内置测试电路，能够确保输入信号的可靠性验证，适用于工业自动化领域的高精度控制需求。

技术参数详解

- 输入通道：16通道，模块具备电气隔离功能
- 输入信号规格：无电压触点ON状态电阻最大1kΩ，OFF状态电阻最小100kΩ
- 工作电流：6 mA ± 20%（使用24 V DC外部电源，输入阻抗0 Ω时）
- 接触额定值：24 V DC ±20%，电流10 mA或更高
- 外部电源要求：24 V DC ±20%，电流容量200 mA
- 瞬时最大允许输入电压：30.0 V DC
- 响应时间：40 ms以内
- 功耗：5 V DC时最大290 mA，24 V DC时最大140 mA
- 重量：压力夹式端子或MIL电缆版本约0.36 kg，带信号电缆接口适配器版本约0.41 kg

产品特性与优势

该模块采用标准型设计，支持压力夹式端子或MIL电缆连接，无防爆保护功能，适合非危险环境使用。其内置测试电路可逐通道验证操作状态，确保数据采集的准确性。兼容ProSafe-RS安全系统，符合ISA标准G3要求的工作温度范围（-20至70°C），能够满足严苛工业场景的需求。

典型应用场景

1. 安全系统整合：作为ProSafe-RS系统的可靠数字输入组件，提供稳定信号支持。
2. 工业自动化控制：监测和调节机械设备及工艺设备的输入信号。
3. 过程控制系统：处理来自现场设备的数字信号传输。
4. 监测系统应用：适用于需要精确验证和监控输入信号的场合。

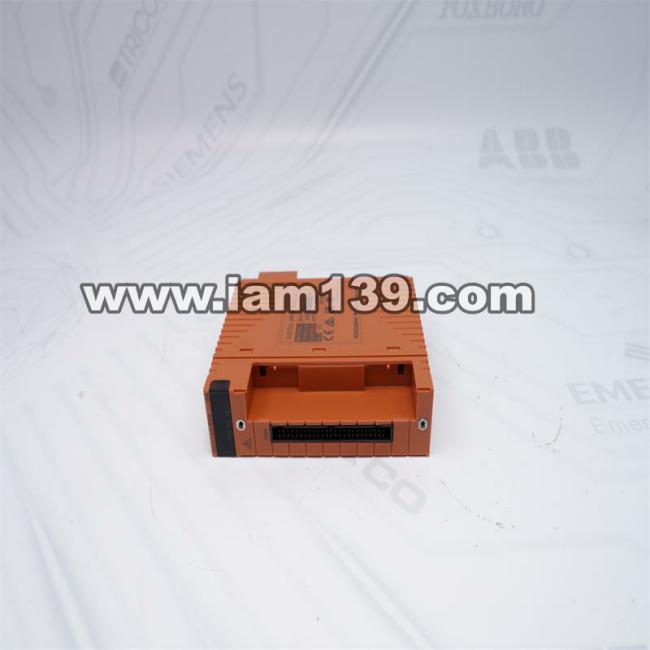

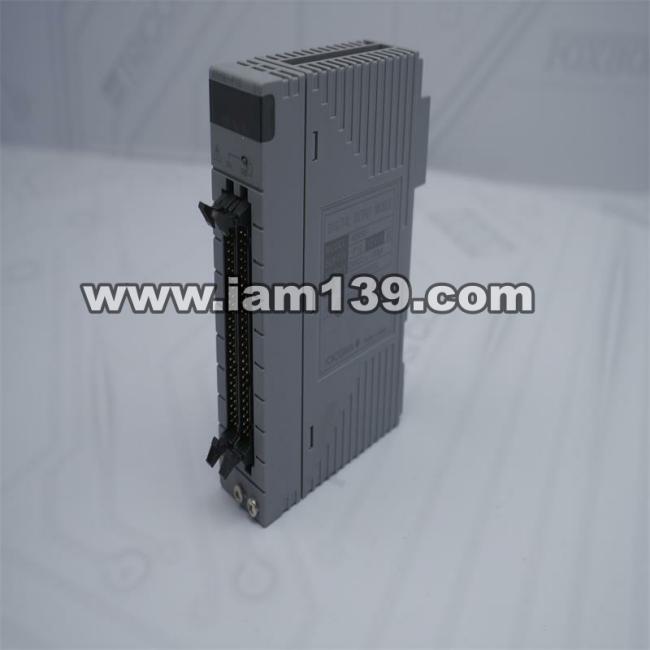

防护与连接说明

产品可承受2 kV AC（1分钟）的输入信号与系统间的耐压测试（16输入线集体连接），外部连接方式包括压力夹式端子、MIL电缆及专用信号电缆（AKB331）。尺寸公差在参考尺寸0.5~120 mm范围内为±0.8 mm（组合公差±1.5 mm），超过120 mm时遵循JEM 1459标准。
