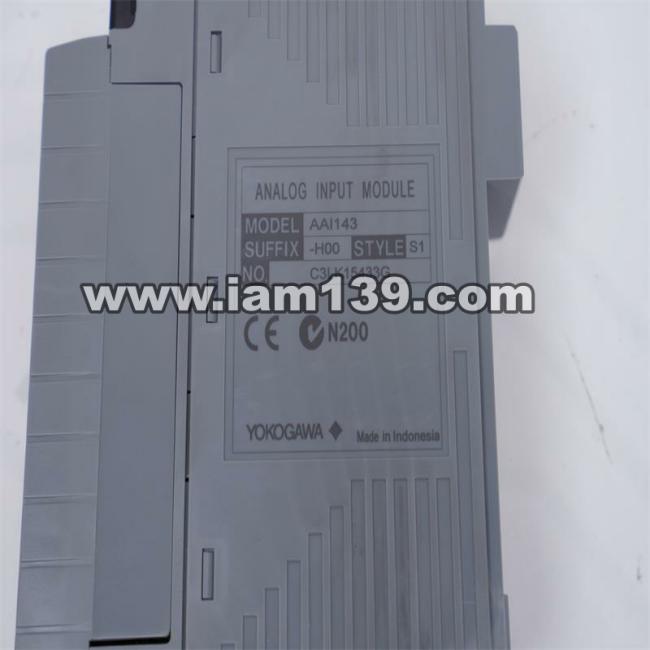

横河AAI143-H00 S1模拟输入模块

横河电机AAI143-H00 S1模拟输入模块参数详解

横河电机AAI143-H00 S1是一款已停产的高性能模拟输入模块，具备16个完全隔离的输入通道，支持2线制和4线制变送器配置。该模块可精确测量4-20 mA电流信号及5-24 V直流电压信号，响应速度达到10毫秒，为工业自动化领域提供了可靠的信号采集解决方案。

核心技术规格

• 输入通道数量：16通道，每通道完全电气隔离
• 支持信号类型：4-20 mA直流电流信号
• 允许输入电流：24 mA
• 耐压性能：输入端与系统间可承受1500 V交流电压（1分钟）
• 工作状态电阻：电源开启时270Ω（20 mA）至350Ω（4 mA）
• 待机状态电阻：500 kΩ或更高
• 测量精度：±16微安
• 数据更新周期：10毫秒
• 模块重量：0.3千克
• 最大功耗：5 V直流供电时230 mA，24 V直流供电时540 mA

HART协议功能与扩展特性

该模块特别支持HART通信协议，实现数字量与模拟量信号的混合传输。其压力夹式端子排设计便于现场接线维护，温度漂移补偿能力达到±16微安/10°C。模块采用19.0-25.5 V的变送器供电范围，确保在复杂工业环境中的稳定运行。

应用优势分析

1. 高精度测量能力：
±16微安的测量精度显著降低了过程控制中的误差累积，特别适用于需要高稳定性的流量、压力等关键参数监测场景。

2. 实时响应特性：
10毫秒的数据更新速率使系统能够快速捕捉工艺波动，为闭环控制提供即时反馈基础。

3. 远程运维支持：
HART协议功能允许工程师通过手持终端远程诊断和配置参数，极大提升了维护效率。

4. 隔离设计保障：
1500 V AC的耐压能力有效防止了工业现场常见的电气干扰和浪涌损害。

历史应用案例参考

AAT141-S00系列模拟输入模块曾广泛应用于石油化工装置的温度变送器采集系统；AAM50CS 3000系列电流输出模块在电力调度系统中实现了远程信号传输。这些产品共同体现了横河电机在工业自动化领域的深厚技术积累。

注意事项

由于该型号已停产，建议用户优先考虑横河电机当前生产的AAI543-H00 S1等替代产品。在更换过程中需注意信号范围和通信协议的兼容性匹配。

技术演进思考

从AAI143到AAI543的产品迭代中，横河电机逐步强化了数字化通信能力与边缘计算功能。新一代产品不仅继承了高隔离度、高精度的传统优势，还融入了自适应诊断等智能化特性，反映了工业物联网时代对现场设备的新要求。

维护建议

对于仍在使用的AAI143-H00 S1模块，建议定期检查压力夹端子的接触电阻（标准值应小于100毫欧），并建立备件库存以应对突发故障。由于该型号已停产多年，原厂备件供应可能受限。

兼容性提示

AAT141-S00系列和ATA4D-00 S2等同类产品在硬件接口上与AAI143-H00 S1存在部分通用性，但用户需仔细核对电气参数差异后方可替换使用。

HART协议深度应用

HART通信不仅支持基本的过程变量读取，还能通过数字通道访问设备健康状态信息。实际应用中可配置报警阈值、线性化系数等高级参数，将传统模拟设备纳入数字化管理平台。

JIS标准符合性说明

AAM10系列电流电压输入模块等同类产品均符合JIS C 6900系列标准要求。AAI143-H00 S1作为该家族成员之一，其绝缘性能和防护等级也满足相关工业安全规范。

JT/T行业标准适配性

AIP502V系列网关模块展示了横河电机对JT/T行业标准的支持能力。虽然AAI143-H00 S1未直接标注JT/T认证标志，但其隔离设计和抗干扰能力在交通行业监控系统中表现优异。

FISCO防爆认证参考

KS1*B信号电缆等配套产品的FISCO认证为系统整体防爆设计提供了参考依据。AAI143-H00 S1在实际应用中常与FISCO认证设备配合使用于危险场所监测系统。

I/O扩展方案建议

AAT141-S00系列模拟输入模块与ADV161-P00数字输入模块的组合方案曾被用于提升工厂自动化系统的集成度。对于仍使用AAI143-H00 S1的用户来说，这种混合配置思路依然具有借鉴价值。
