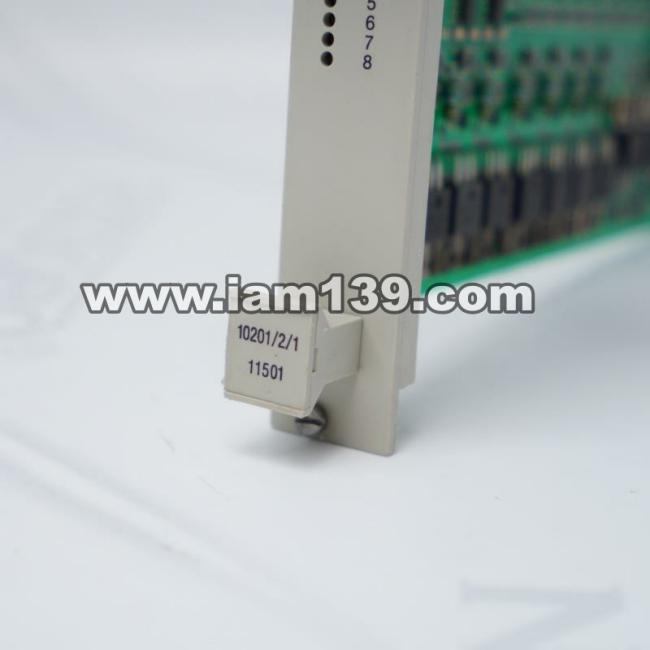

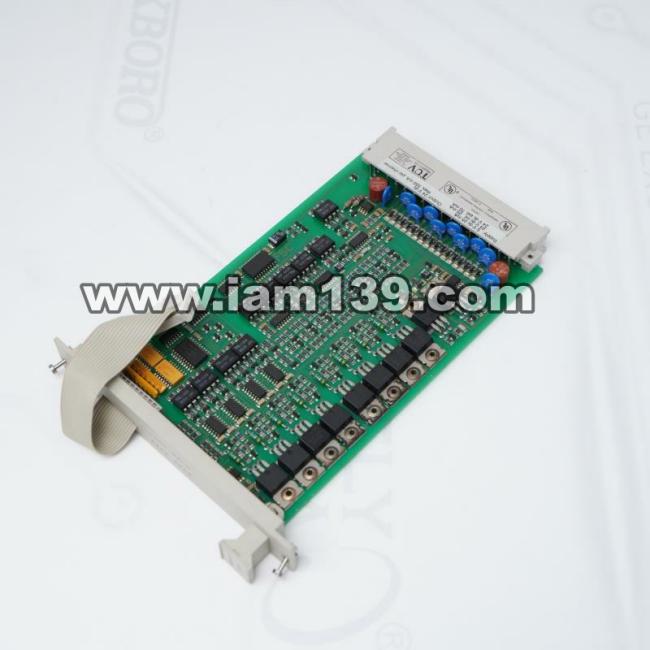

HONEYWELL 11501 失效安全数字输出模块

霍尼韦尔10201/2/1 11501故障安全型数字输出模块

这款故障安全型数字输出模块专为关键工业应用设计，确保系统稳定运行。它采用故障安全操作模式，提高设备可用性，为自动化控制系统提供精准控制和增强型保护，同时具备出色的耐用性。

产品规格参数

制造商：霍尼韦尔
产品编号：10201/2/1 11501
产品类型：故障安全型数字输出模块
重量：0.33磅
电源要求：5 Vdc 25 mA，24 Vdc内部25 mA，24 Vdc外部70 mA（无输出负载）
输出规格：24 Vdc固态源，短路防护
最大电流：550 mA
最大灯负载：120 mA（2.9 W）
电压降：500 mA时2.0 Vdc
断电电流：0.1 mA
WDG输入电流：8 mA

产品详情

该模块配备8个24 Vdc、550 mA输出通道，可驱动电阻性或电感性负载。每个输出通道均集成抑制二极管，专为电感性负载设计，确保故障安全应用中的可靠运行。经过断电能力、输出串扰和二极管功能测试验证。符合CE、TüV和UL标准。支持5 Vdc和24 Vdc供电，在关键工业环境中表现优异。其紧凑的尺寸（1 x 8 x 6）和轻巧的重量（0.15 kg）便于集成安装。

核心特性

- 八路输出通道：提供8个24 Vdc、550 mA输出通道，适用于驱动电阻性负载（如灯具）和电感性负载（如电磁阀）。
- 电感性负载保护：每个输出通道均配备抑制二极管，有效防止电感性负载断电时的电压尖峰。
- 短路防护：采用固态输出设计，具备短路防护功能，增强系统安全性。

应用场景

- 安全关键系统：适用于需要保证故障安全行为的安全系统，如紧急停机系统、火灾报警系统和机械安全互锁装置。
- 过程控制系统：在过程控制中管理阀门、传送带或传感器的输出信号，确保各类工业流程的安全运行。
- 机器控制：在自动化设备中驱动继电器和电磁阀等执行元件，保障机械操作的安全与高效。

常见问题解答

- 该模块提供何种类型的输出？答：模块提供8个24 Vdc、550 mA的输出通道，可驱动电阻性（如灯具）和电感性（如电磁阀）负载。
- 模块是否适用于电感性负载？答：是的，每个输出通道均配备抑制二极管，适合驱动电磁阀等会产生电压尖峰的电感性负载。
- 每个输出的最大负载容量是多少？答：每个通道可承受最大550 mA电流及13 W负载。对于灯具类负载，最大为120 mA（2.9 W）。
