霍尼韦尔C300 Hart模拟输入CC-PAIH02

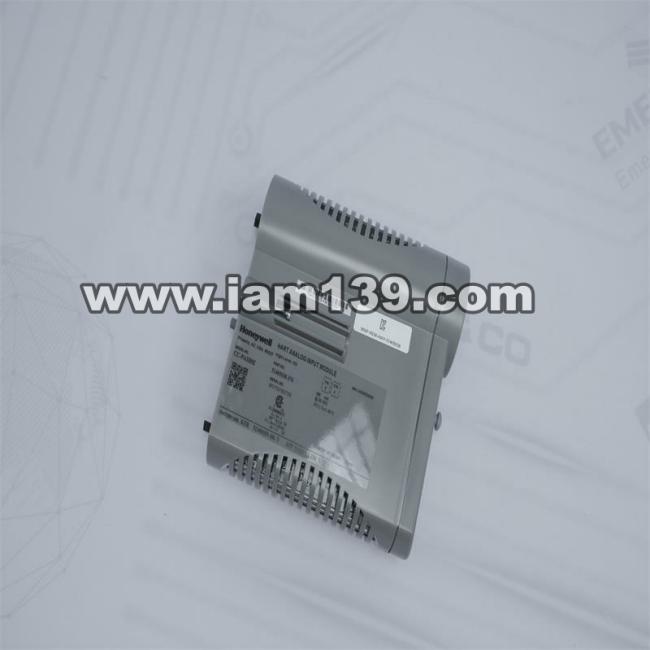

Honeywell CC-PAIH02 C300 HART模拟输入模块概述

这款Honeywell CC-PAIH02 C300 HART模拟输入模块专为工业自动化设计，提供16通道的高精度差分和单端输入功能。它支持4-20 mA和0-5 V信号，能够稳定采集数据，并通过清晰的电源和状态LED指示灯简化监控与故障排查流程。

技术参数详解

输入类型：电压、电流（两线制或自供电变送器）
通道配置：16通道（12单端/4差分）
共模抑制比：直流至60 Hz（500源不平衡）70 dB
共模电压范围：直流至60 Hz -6至+5 V峰值
A/D转换分辨率：16位
输入范围：0至5 V、1至5 V、0.4至2 V、4-20 mA（通过250 Ω电阻）
常态抑制比：60 Hz时19 dB
常态滤波响应：单极RC，-3 dB @ 6.5 Hz
最大常态输入：差分输入±30伏（无损坏）
串扰抑制：直流至60 Hz（通道间）-60 dB
输入阻抗：电压输入10 MΩ（带电源）

HART协议优势

HART协议使CC-PAIH02能够在同一对线缆上实现数字通信与模拟信号传输的兼容，显著提升诊断精度和配置灵活性。这一特性为工业现场提供了更高效的设备管理手段。

性能指标补充

扫描速率：50 ms
硬件精度：@共模电压=0 V时，满量程±0.075%（23.5°C±2°C）；满量程±0.15%（0至60°C）
变送器现场电源调理：独立保护电流限制电路，适用于Class 1 Div 2非点燃性接口，无需熔断器

核心特点与应用场景

灵活的信号配置： differential和single-ended双模式支持多样化应用需求。

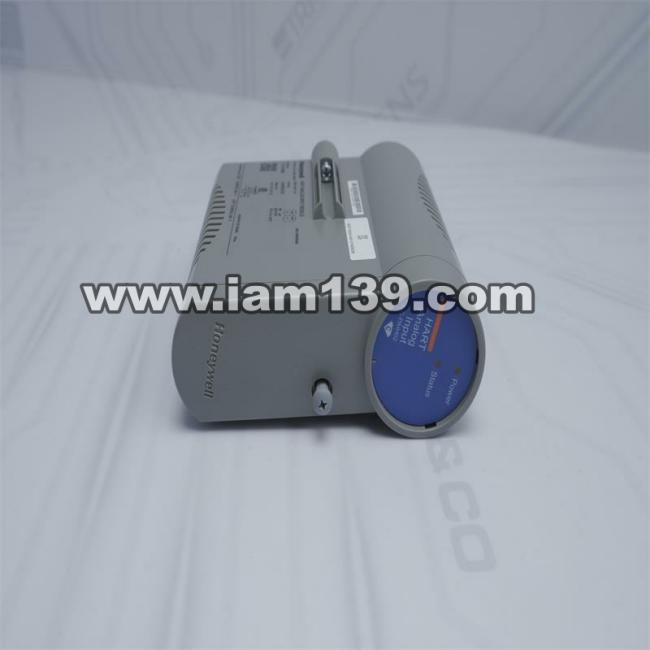

VISUAL反馈设计： 集成LED指示灯实时展示运行状态，极大简化维护难度。

典型应用领域： - 过程自动化：- 石油天然气： - 化工生产：
