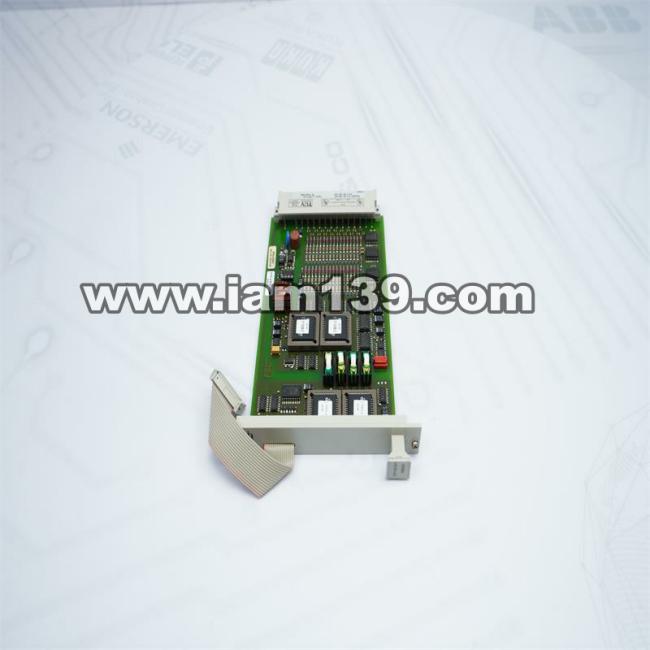

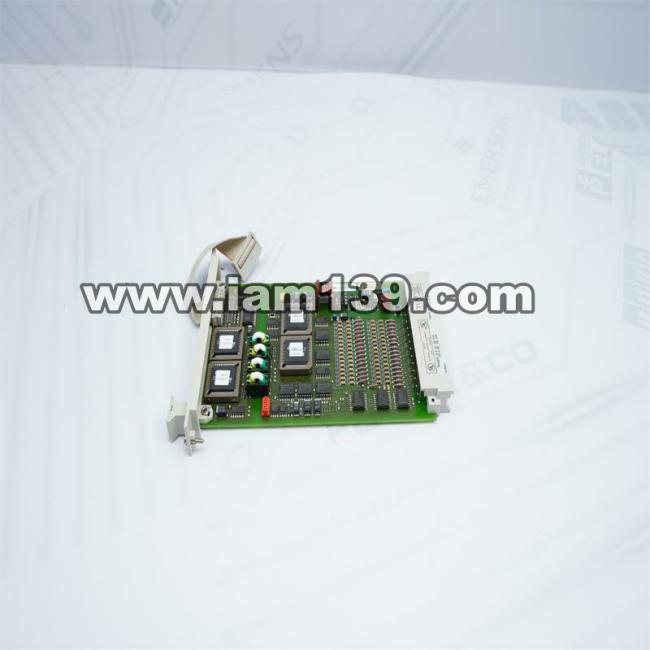

Honeywell模拟输入模块 10105/2/1 16900

霍尼韦尔10105/2/1 16900安全型高密度模拟量输入模块

这款模块专为工业应用设计，具备16通道故障安全型高密度模拟量输入功能，可将0-20mA信号转换为24Vdc系统兼容格式。其12位A/D转换技术确保了卓越的测量精度，是严苛工业环境中的理想选择。

产品参数详解

• 安全等级：AK1-6（冗余模式下为AK6）
• 产品编号：10105/2/1 16900
• 软件版本：500
• 产品类型：模拟量输入模块
• 安装空间需求：4TE、3HE（相当于4HP、3U）
• 外形尺寸：1.0×5.0×8.0（2.5cm×12.7cm×20.3cm）
• 电源需求：5Vdc 35mA；24Vdc 35mA
• 产品重量：0磅6.1盎司（0.2kg）
• 输入通道数：16
• 认证标准：CE、TÜV认证；UL认证待定
• 输入范围：0至4.1V

模块功能特性

该模块配备16路模拟输入（0-4V）和1路外部电压反馈输入（0-4V），所有通道均采用故障安全设计（安全等级AK5），并共享隔离的模拟公共端。其高分辨率12位A/D转换器能够精准捕捉微弱信号变化，为数据分析提供可靠基础。在实际应用中，需通过现场终端模块FTA-T-14或专用转换模块10105/A/1将现场信号转换为标准0-20mA格式。

灵活配置方案

针对不同安装需求，用户可选择两种配置方式：
1. 使用现场终端组装模块FTA-T-14进行信号转换
2. 采用10105/A/1模拟量输入转换模块，通过19英寸机架背板编程接口连接
对于热电偶、PT-100等特殊传感器信号，需通过专用转换器先转换为0(4)-20mA标准信号后再接入系统。

卓越性能表现

12位高精度A/D转换技术确保了模拟信号的数字化过程无失真，为后续数据分析和控制决策提供坚实基础。其灵活的配置选项可适应多样化安装场景，而故障安全设计则有效保障了工业环境中的设备运行可靠性。无论是常规测量还是严苛工况下的监控任务，该模块都能提供稳定可靠的性能表现。

兼容产品推荐

HONEYWELL 51306973-175系列I/O卡、主板及通信扩展模块等配件可与此模块协同工作，构建完整的工业自动化解决方案。
