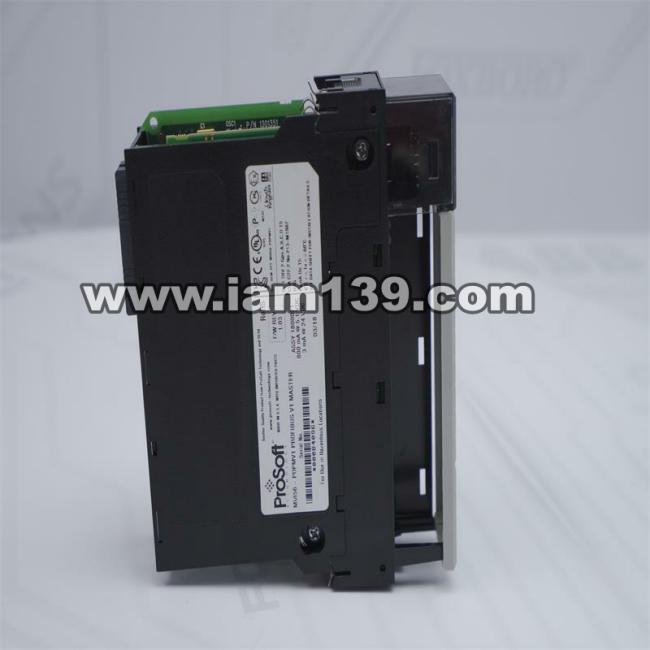

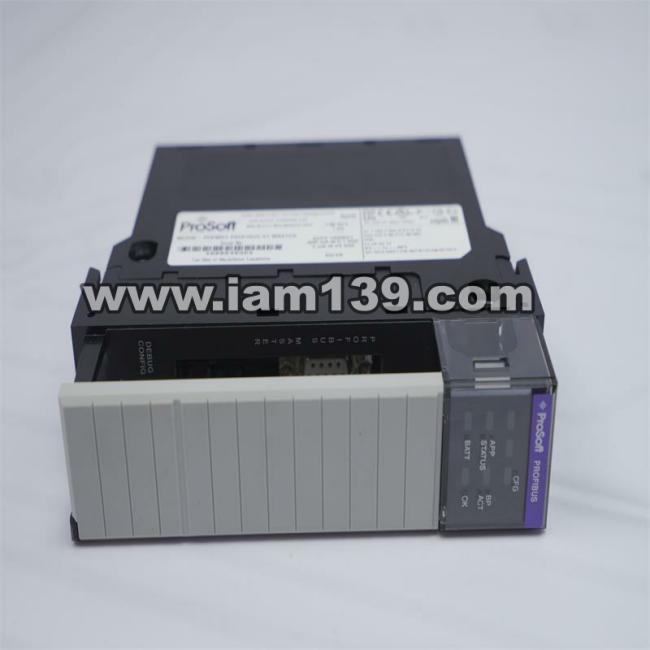

Prosoft MV156 PROFIBUS DPV1主站通讯模块

品牌：PROSOFT

产地：美国

库存：22

📱 手机：18350213973

💬 微信：18350213973

🐧 QQ：1559073610

产品描述

Prosoft MV156 PROFIBUS DPV1主站通信模块概述

Prosoft MV156 PROFIBUS DPV1主站通信模块专为工业网络设计，能够实现设备间的无缝集成，确保高效的数据交换和稳定的性能表现。该模块作为PROFIBUS网络的扫描器，可在PROFIBUS设备与处理器数据内存之间传输输入和输出数据，是工业自动化领域的理想选择。

硬件规格参数

背板电流负载：800 mA @ 5 VDC，3 mA @ 24 VDC

工作温度范围：0°C至60°C（32°F至140°F）

存储温度范围：-40°C至85°C（-40°F至185°F）

冲击性能：操作时30 g，非操作时50 g

振动测试：5 g，频率范围10 Hz至150 Hz

相对湿度要求：5%至95%（无冷凝现象）

指示灯与接口配置

LED指示灯功能：包括模块状态、背板传输状态、应用状态、串行活动和错误状态等指示。

调试/配置端口（CFG）：采用RJ45接口（DB-9M，附带连接线），支持RS-232通信。

CIPConnect®以太网路由支持：兼容1756-ENBT、1756-EN2T等类似设备。

标配附件：每端口配备RJ45转DB-9M电缆及6英尺RS-232配置线。

功能规格详解

主站扫描功能：作为PROFIBUS网络扫描器，高效管理输入输出数据传输。

配置软件支持：通过ProSoft Configuration Builder软件（PSW-PCB型号）实现Master Busview界面配置。

GSD文件导入库：支持项目专属GSD文件导入，便于兼容性扩展。

数据监控与修改能力：可实时监测工艺数据及DPV1非周期性数据。

Multidrop网络支持: 可与其他兼容设备在DPV1网络上实现多站点连接。

自动化与诊断特性

自动项目文档生成: 系统可自动生成项目文档，减少人工操作负担。

: 支持实时诊断网络从站状态，提升维护效率。

: 支持所有标准波特率，最高可达12 Mbps。

DTP/DTM软件集成与扩展功能<>/h3>
pFDT/DTM PROFIBUS主站通信DTM软件包<>/stron>: 包含PSW-CDTM-PDPM型号软件，简化通信配置流程。<>/P CRC校验机制>: 对从站配置一致性进行CRC校验，确保处理器稳定运行。<>/P Digital I/O扩展能力>: 支持同步和冻结命令，兼容PROFIdrive 3.1标准参数读写操作。<>/P /H3 : 通过中继器可连接多达125个从站。: 输入1536字节循环数据及输出1536字节。: 支持DPV1扩展诊断数据格式。: 采用光隔离RS-485接口及板载DC-DC转换器。: 支持DPV1读写操作及报警处理。: 兼容同步和冻结命令执行。: 符合PROFIdrive 3.1标准参数读写规范。
